DITPMのNetwork-M3搭載UPSの検出について解説します。

Network-M3 SNMP設定

最初に、検出される側のNetwork-M3にてSNMP v1を有効化します。

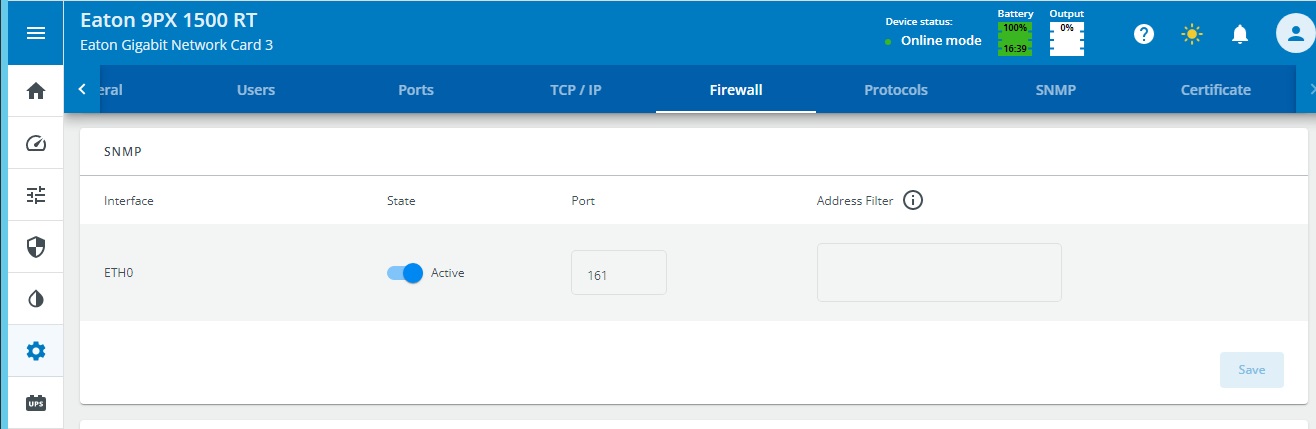

設定 > Firewall > SNMP

SNMPのStateをActiveにします。

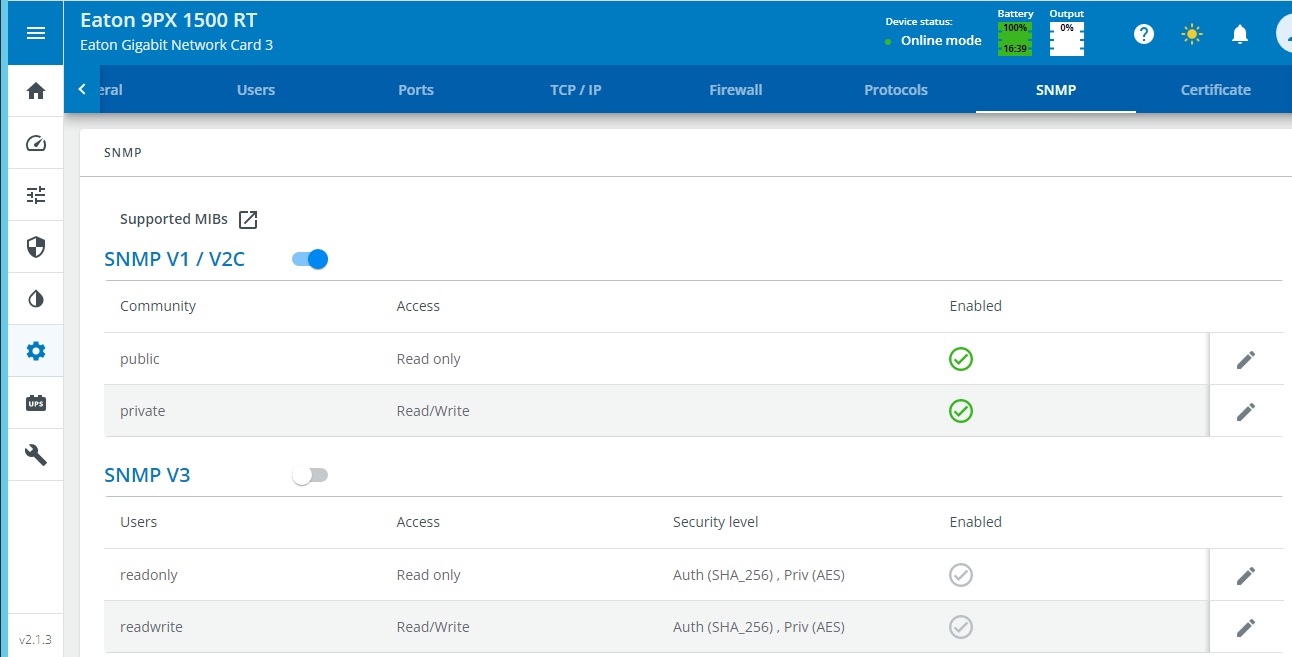

設定 > SNMP > SNMP

SNMP V1 / V2CをActiveにします。
publicとprivateをEnabledにします。

DITPM SNMPを使用したNetwork-M3の検出

次に、DITPMにてNetwork-M3を検出するジョブを作成します。

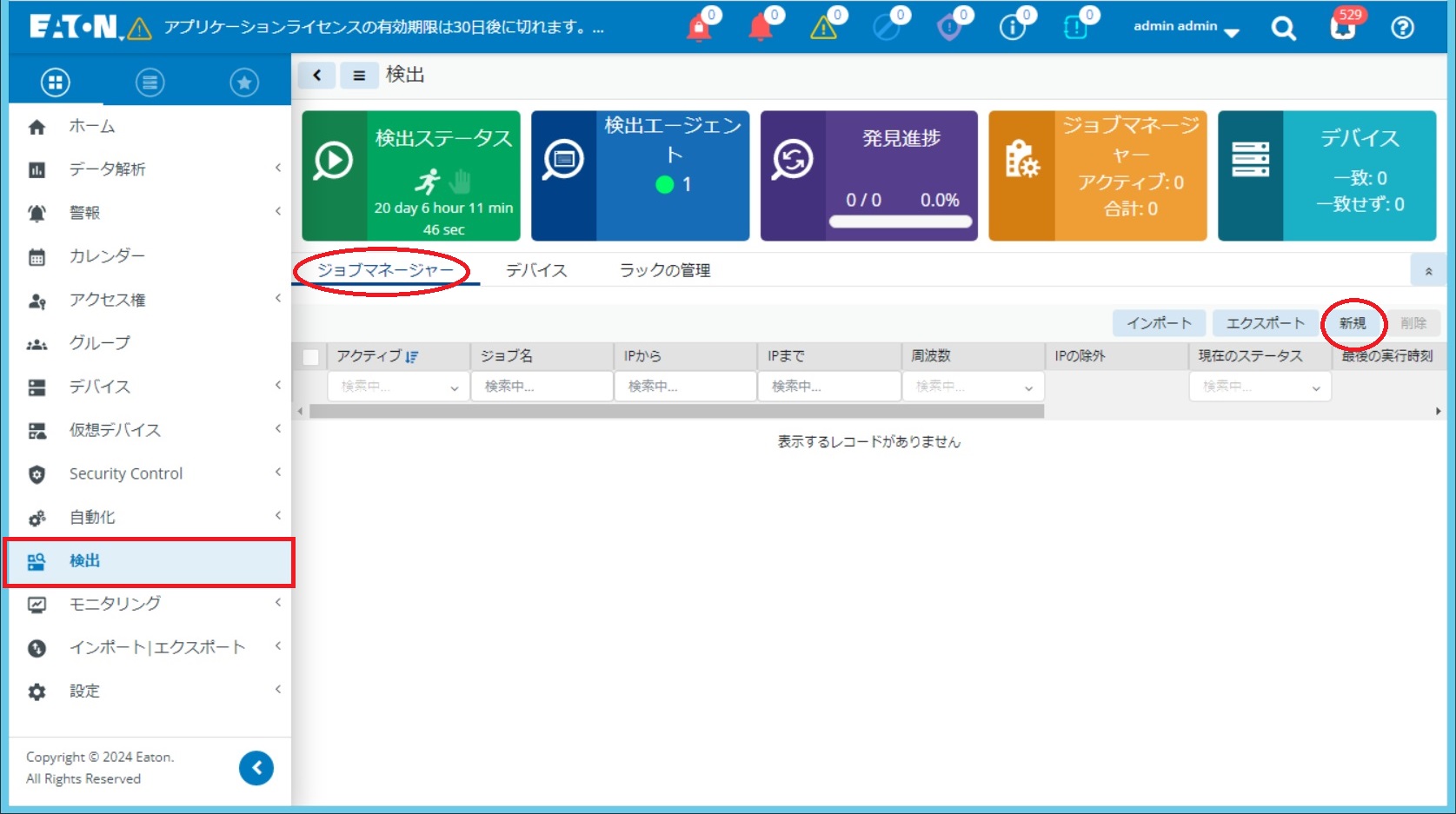

検出 > ジョブマネージャー > 新規

赤枠内を埋めて、SNMP構成の[新規]を押します。

ジョブ名：任意
IPから、IPまで：検索範囲
周波数：分

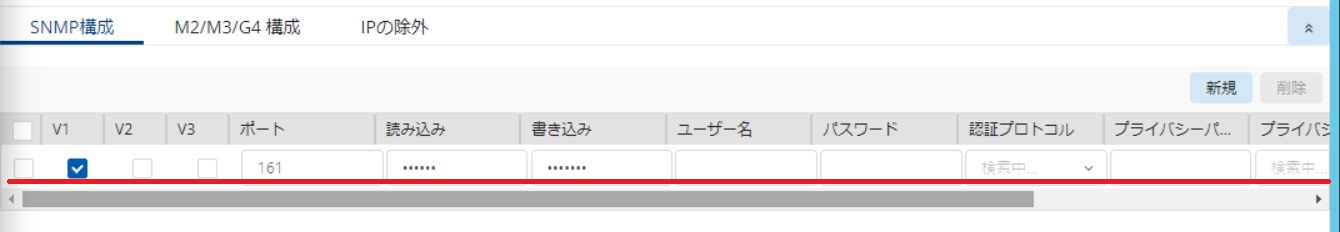

SNMP構成：Network-M3で設定したSNMPと一致するように入力します。

V1：チェック
読み込み：public
書き込み：private

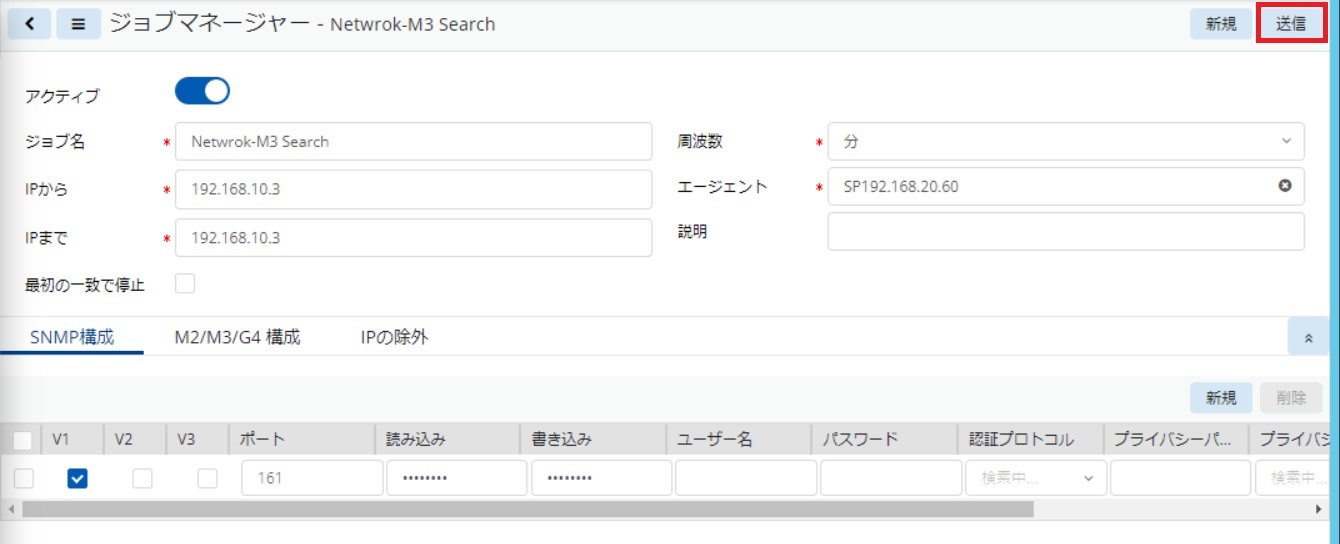

右上の[送信]を押します。

ジョブが作成されて、しばらくすると現在のステータスが[完了済み]に変化します。

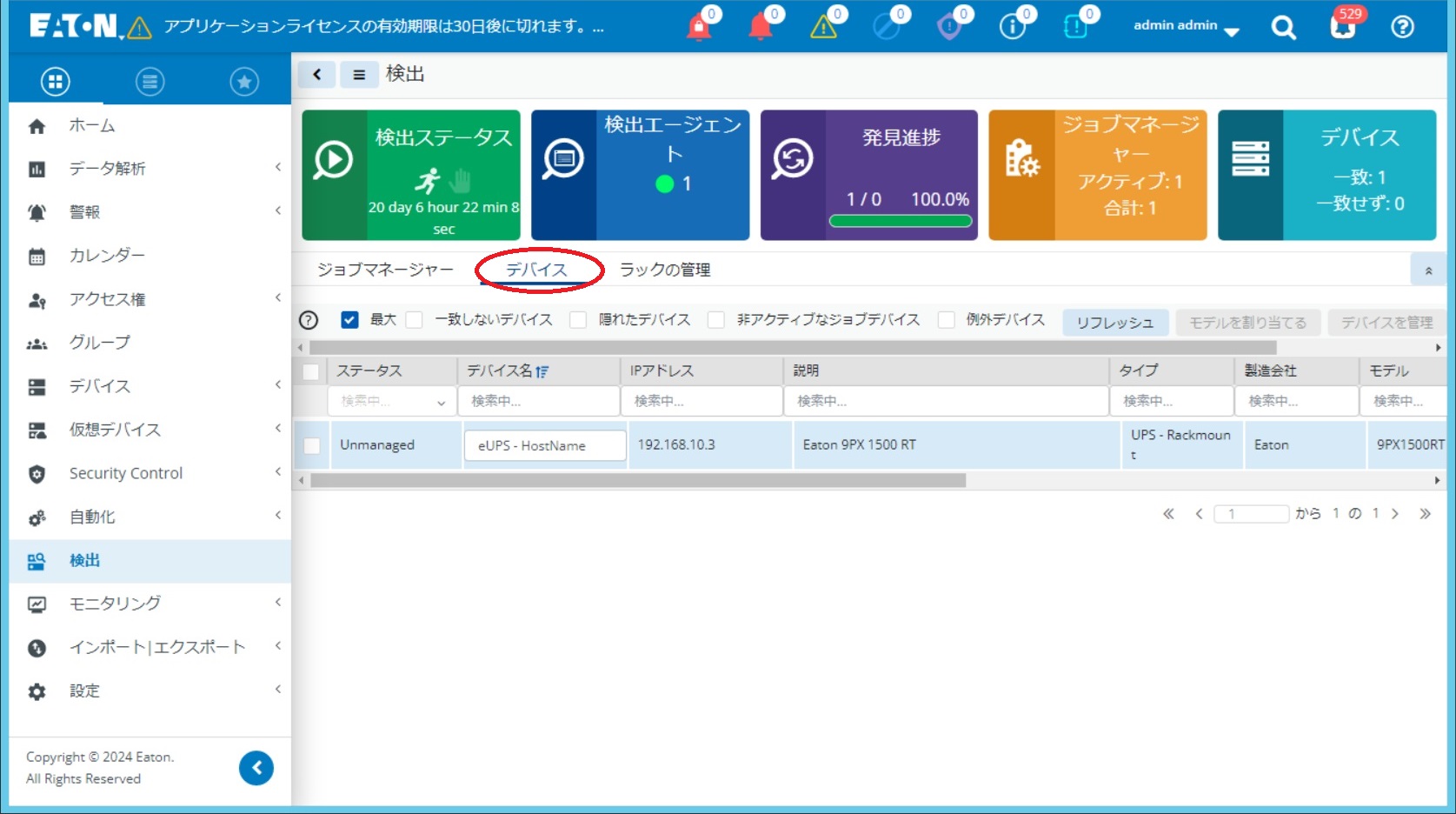

[デバイス]タブに切り替えます。

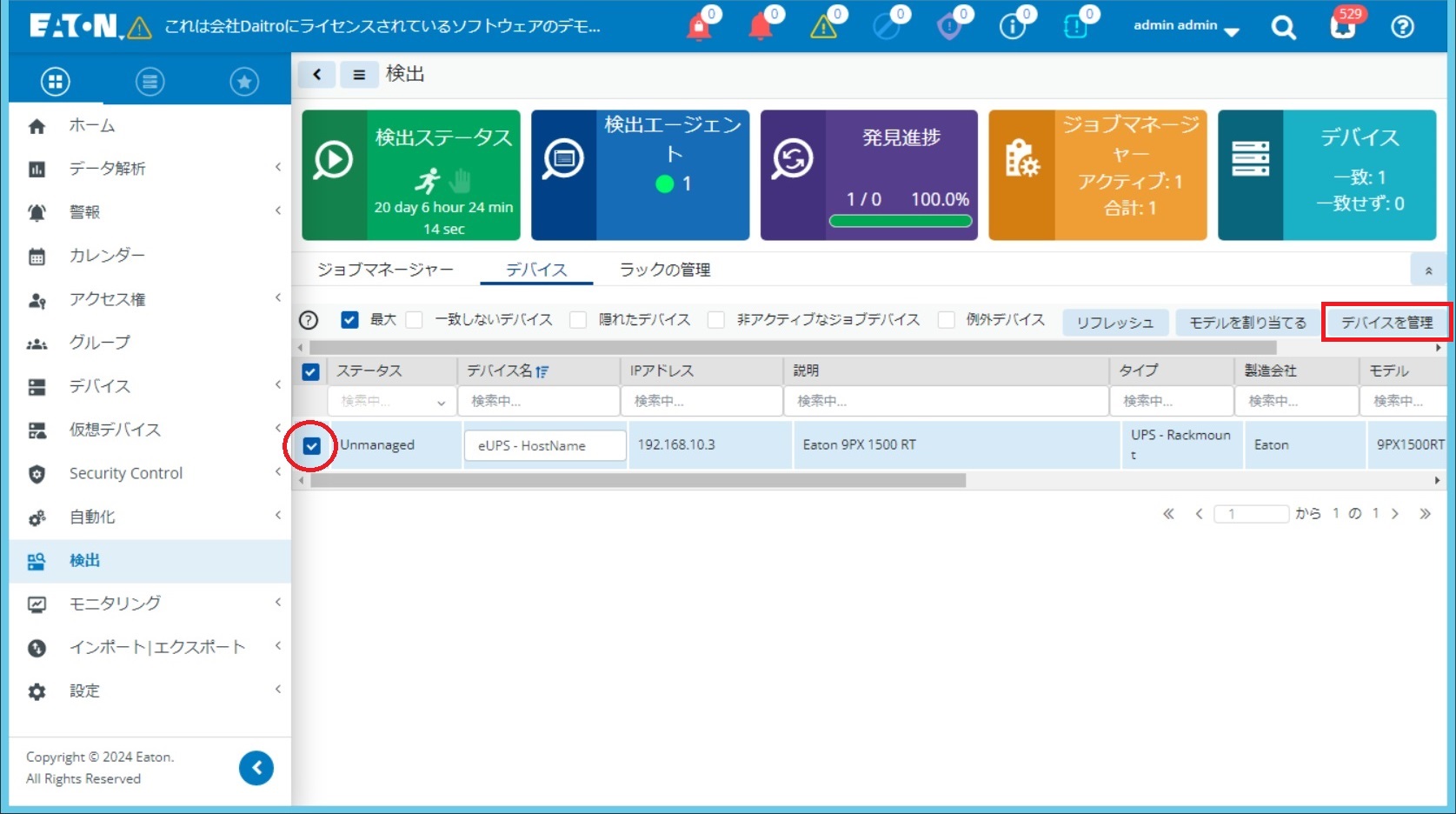

先頭にチェックを入れて、[デバイスを管理]を押します。

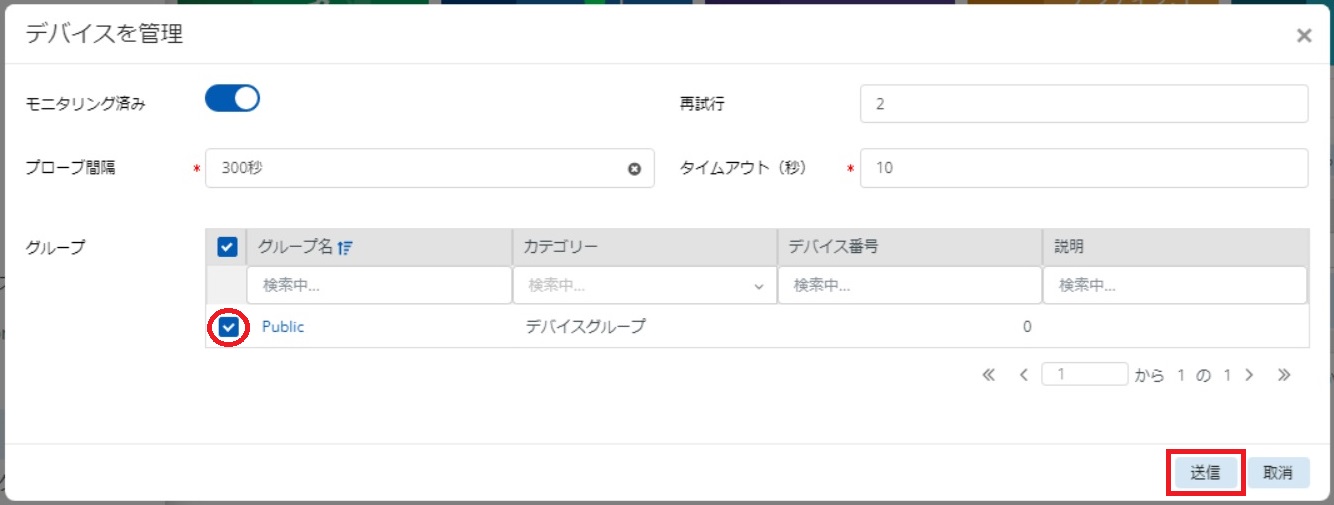

所属させるグループを選択して[送信]を押します。

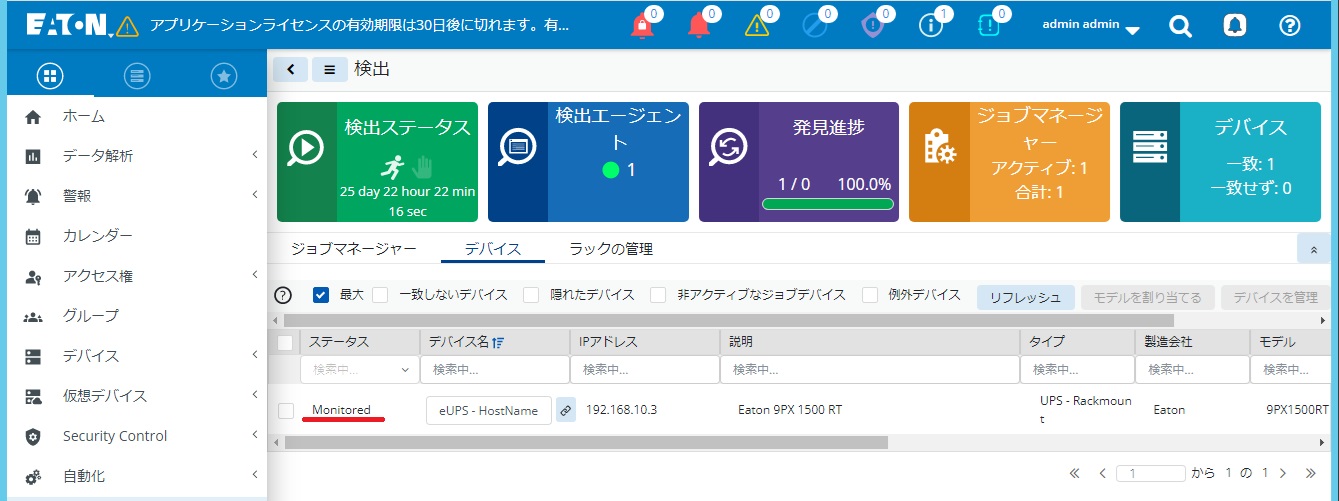

検出されたデバイスのステータスがUnmanagedからMonitoredに変化します。

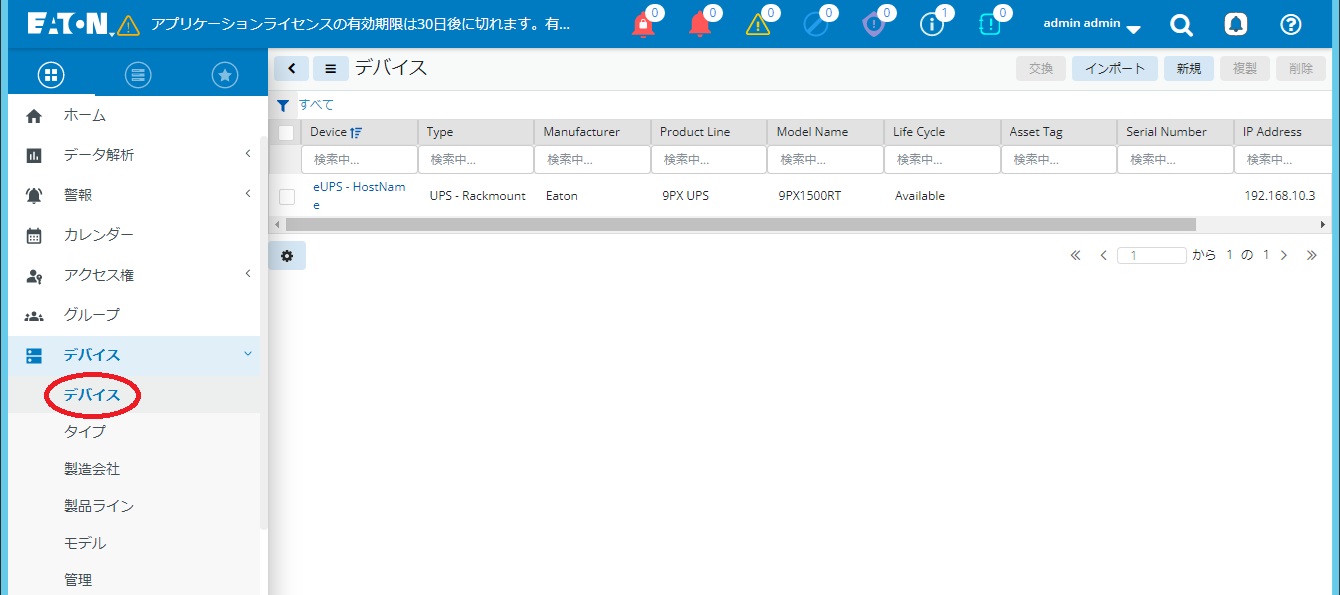

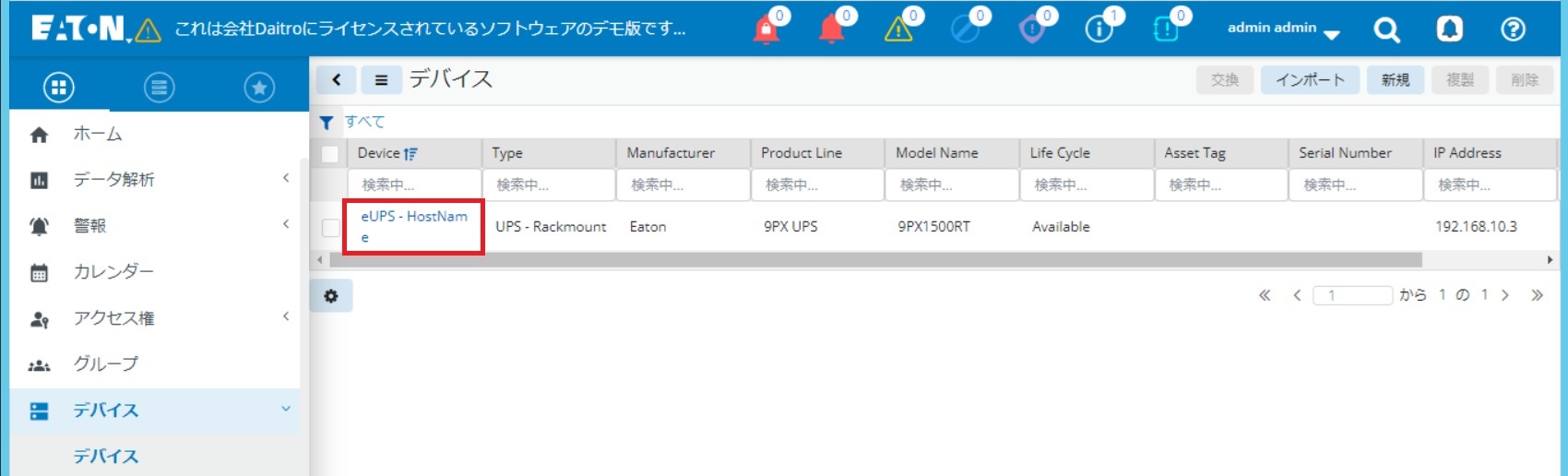

デバイスのデバイスに移動すると、Network-M3を搭載したUPSが追加されました。

追加されたUPSを選択します。

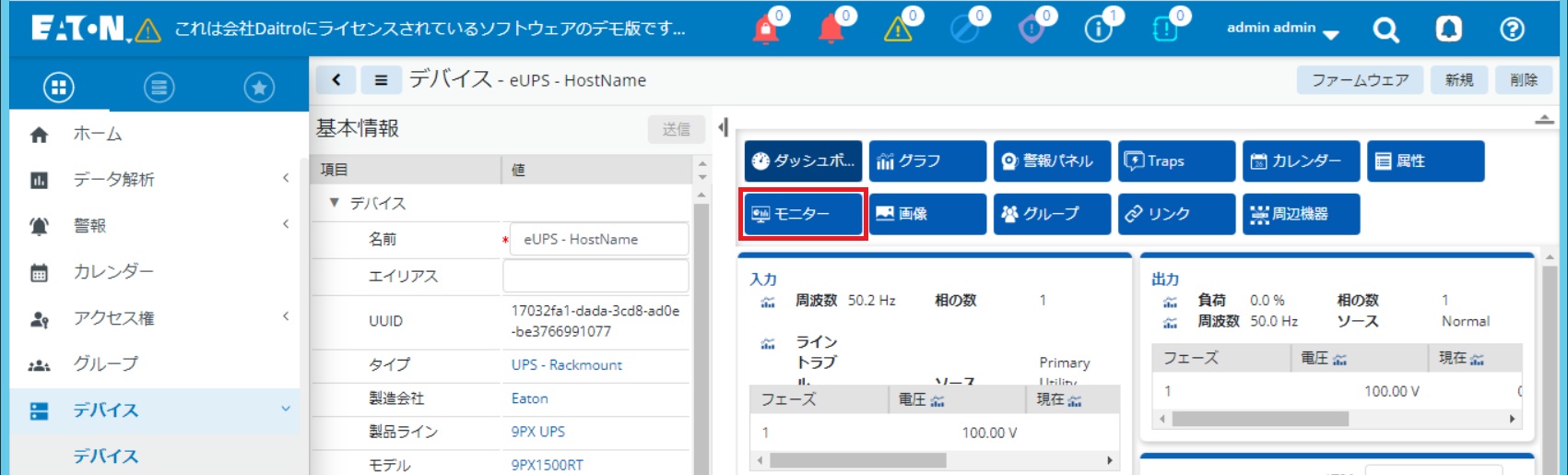

[モニター]を選択します。

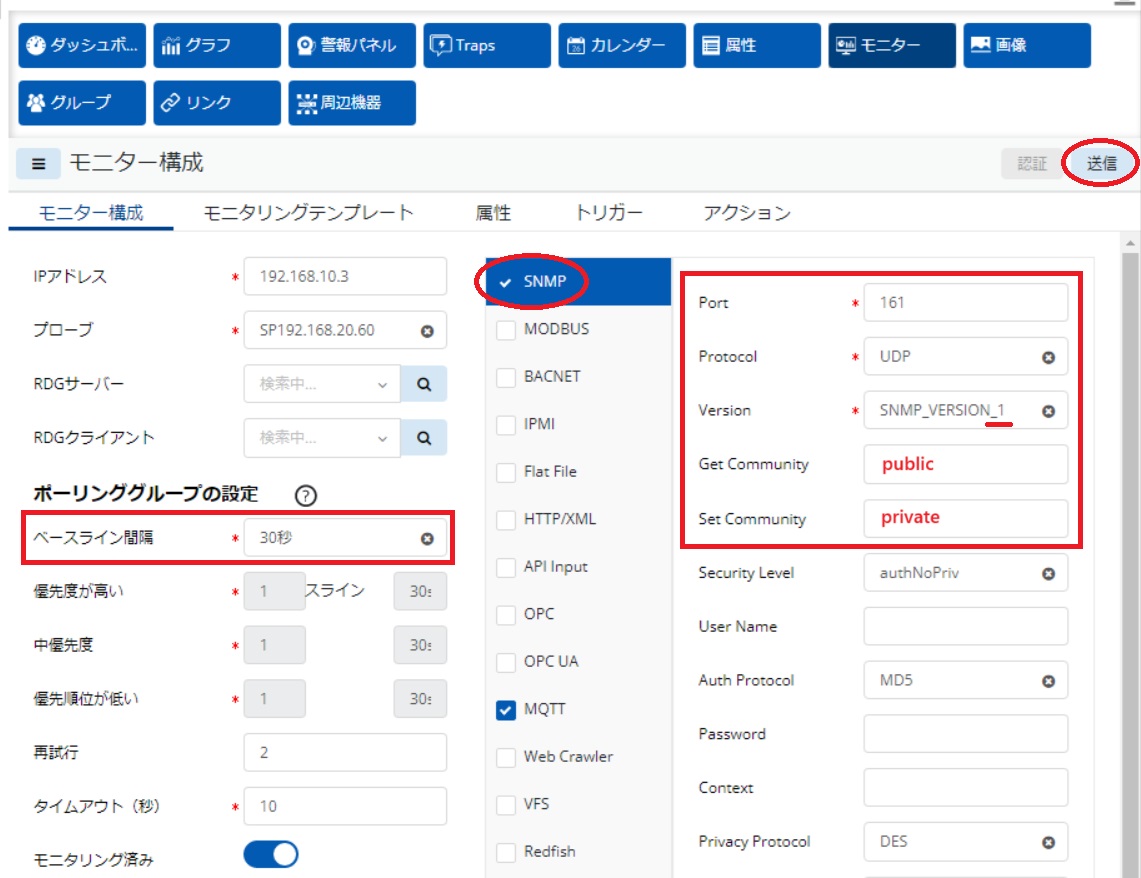

ベースライン間隔：30秒

SNMPにチェックを入れ、Network-M3のSNMP設定と一致するように各項目を入力して[送信]を押します。

Version：SNMP_VERSION_1
Get Community：public
Set Community：private
