5PX G2 (1.5-3kVA)
- Point 1｜5PXの第2世代
- ・5PX G2は5PXの後継UPSです。基本機能を継承しています。
- Point 2｜ハイパフォーマンス
- ・5PX G2はPower Factor 1.0 (W=VA)の高力率を提供します。
- Point 3｜遠隔ファームウェア更新
- ・リモートからNetwork-M2経由でUPS本体のファームウェア更新可能。
Eaton 5PX G2 ラインアップ
※本製品は受注発注品となり、通常納期は約5か月となります。在庫の有無に関して、発注前に必ずご確認ください。
UPS本体
| 製品名 | タイプ | 電圧 | 出力容量(VA/W) | 停電稼働時間 | 価格(税抜) |
|---|---|---|---|---|---|
| 5PX1500RTG2 | ラック2U | 100V | 1195/1195 | 7分以上 | ¥234,000 |
| 5PX3000RTG2 | ラック2U | 100V | 2490/2490 | 4分以上 | ¥480,000 |
| 5PX1500IRT2UG2 | ラック2U | 200V | 1350/1350 | 6分以上 | ¥243,600 |
| 5PX3000IRT2UG2 | ラック2U | 200V | 2550/2550 | 4分以上 | ¥458,400 |
拡張バッテリー
| 製品名 | タイプ | 対応機種 | 最大接続数 | 価格(税抜) | |
|---|---|---|---|---|---|
| 5PXEBM48RTG2 | ラック2U | 1500 | 1500I | 4 | ¥215,800 |
| 5PXEBM72RTG2 | ラック2U | 3000 | 3000I | 4 | ¥268,400 |
- 標準保証2年
- 正弦波出力
- ホットスワップ対応
- 大型LCD搭載
- バッテリー増設可
Eaton 5PX G2 特徴
ラインインタラクティブ方式
通常時はバッテリーを経由しないで、負荷機器に直接電力を供給します。
停電時はバッテリーに切り替えて供給を継続します。切り替え時に10ミリ秒以内の瞬停電が発生しますが、多くのIT機器は20ミリ秒程度の瞬停電に耐えられる仕様になっているため、ラインインタラクティブ方式はIT機器用UPSとして数多く使用されています。
常時商用方式と違いトランスを搭載しているため、サージ・ノイズだけでなく、電圧低下と過電圧も保護します。
バッテリー期待寿命5年
Eaton独自のバッテリー長寿命化技術(ABM)により、電池寿命を最大50%引き延ばします。
*バッテリー期待寿命5年は25℃環境下でご使用時の期待寿命です。
バッテリー運転時間延長可
拡張バッテリーを増設する事で、停電時のバッテリー運転時間を延長できます。最大4台まで増設可。
ミッションクリティカルなシステムの長時間保護に最適な電源ソリューションです。
電源管理ソフトウェア IPP 無償提供
停電等の電源障害時にシステムを安全にシャットダウンする電源管理ソフトウェア IPPを無償でダウンロードできます。
世界シェアトップクラス
Eaton UPSは世界150ヶ国以上の販売実績を持つ世界標準のUPSです。
米国イートン社の会社概要はこちらから。
大型グラフィカルLCD搭載
- 分かりやすいグラフィカルLCDインターフェース
- ミドルクラスで最大サイズの液晶ディスプレイ
- タワー型またはラックマウント型で使用するために回転可能
- グラフィカル表示で、UPSの状態が分かりやくすなりました
バッテリーホットスワップ対応
システムを停止する事なく、お客様でバッテリー交換が可能です。
交換用バッテリーパックの販売も行っております。
ラックレール付属
標準で19インチラック用のレールキットが付属しています。
豊富な通信機能
標準でRS-232ケーブルとUSBケーブル付属。
オプションでネットワークカード取り付け可能。
出力コンセント制御
出力コンセントが3つのグループに分かれています。時間差をつけて出力を開始する事が可能です。
(例) Master Groupが出力開始してから、30秒後にGroup 1を出力開始、60秒後にGroup 2を出力開始するように設定可。
リモートON/OFF機能搭載
外部スイッチを接続する事により、離れた所から出力開始/停止が行えます。
正弦波出力
正常運転時、バッテリー運転時ともに出力波形は正弦波になります。
力率改善(PFC)回路内蔵電源に対応しているので、様々なサーバー機器の保護にご利用いただけます。
コールドスタート機能
一次側(入力側)に電源ケーブルを接続していない状態でも、二次側(出力側)に電源を供給できます。
Automatic Voltage Regulation(AVR) 機能
入力の電圧変動に対して、自動的に出力を調整するAVR機能を搭載。急激な電圧変動に対応するバッテリー運転を最小限に抑えます。
バッテリー保証付
バッテリーの保証期間は、UPS本体の保証期間と等しくなります。
センドバック(オンサイト)サービス5年の製品をご購入された場合、5年間UPS本体とバッテリーを保証致します。
安全規格UL 1778取得
UL 1778の認証を取得しているため、安心してご使用頂けます。
よくあるご質問 (FAQ)
| Q.無停電電源装置(UPS)に接続してはいけない機器はありますか？ |
|---|
| A.接続してはいけない機器があります。下記をご参照ください。 1.大電流が断続的に流れる機器 (例:レーザープリンタ、複写機、冷蔵庫、エアコンなど) 2.半波整流器、モーター、トランス、コイル等の誘導性の機器(例:掃除機、ドライヤなど) 3.人体(生命)に重大な影響をおよぼすような医療機器及び高度な信頼性を要求される機器 |
Eaton 5PX G2 UPS: 主な利点と機能 (英語)
Eaton 5PX G2 UPS unboxing overview (英語)
Eaton 5PX G2 延長保証
Eaton 5PX G2 製品外観
画像をクリックすると拡大します。
| 5PX G2 外観 | |
 |
|
| 5PX1500RTG2 背面 | 5PX3000RTG2 背面 |
 |
 |
| 5PX1500IRT2UG2 背面 | 5PX3000IRT2UG2 背面 |
 |
 |
| 5PXEBM48RTG2 背面 | 5PXEBM72RTG2 背面 |
 |
 |
Eaton 5PX G2 技術仕様
| シリーズ | 5PX G2 | |||
| 型式 | 5PX1500RTG2 | 5PX3000RTG2 | 5PX1500IRT2UG2 | 5PX3000IRT2UG2 |
| 給電方式 | ラインインタラクティブ方式 | |||
| JANコード | 4571485971667 | 4571485971780 | 4571485971728 | 4571485971841 |
| 標準保証期間 | 2年(バッテリー含む) | |||
| ＜交流入力＞ | ||||
| 入力電圧 | 100-125V | 200-240V | ||
| 入力電圧範囲 | 80-128V(100V設定時) | 160-256V(200V設定時) | ||
| 入力周波数 | 47-70Hz (50/60Hz) | |||
| 相数 | 単相2線 | |||
| 入力プラグ形状 |
NEMA 5-15P
|
NEMA L5-30P
|
IEC C14
|
NEMA L6-20P [*1]
|
| ＜交流出力＞ | ||||
| 力率 | 1.0 | |||
| 出力容量(VA/W) | 1440/1440(120V) 1195/1195(100V) |
3000/3000(120V) 2490/2490(100V) |
1500/1500(230V) 1350/1350(200V) |
3000/3000(230V) 2550/2550(200V) |
| 出力電圧(V) | 100,110,120,125 (-10% / +6%：バッテリーモード時) | 200,208,220,230,240 (-10% / +6%：バッテリーモード時) | ||
| 最大効率 | >96% | |||
| 出力周波数 | 50/60Hz ±0.1Hz | |||
| 出力波形 | 正弦波 | |||
| 相数 | 単相2線 | |||
| 出力コンセント(数) |
5-15R(8)
|
5-20R(6)
L5-30R(1)
|
C13(8)
|
C13(8)
C19(2)
|
| Group Master(数) |
4
|
2 / 1
|
4
|
4 / 1
|
| Group 1(数) |
2
|
2 / 0
|
2
|
2 / 1
|
| Group 2(数) |
2
|
2 / 0
|
2
|
2 / 0
|
| ＜バッテリー＞ | ||||
| 期待寿命(25℃環境) | 5年 | |||
| タイプ | メンテナンスフリー、シール型鉛蓄電池 | |||
| 管理 | Advanced Battery Management(ABM)対応 | |||
| セルフテスト機能 | 有 | |||
| 出力波形 | 正弦波 | |||
| 合計電圧 | 48Vdc | 72Vdc | 48Vdc | 72Vdc |
| 電圧,電流,数量 | 12V,9Ah,4個 | 12V,9Ah,6個 | 12V,9Ah,4個 | 12V,9Ah,6個 |
| バッテリー交換 | 前面部よりバッテリー交換可(ホットスワップ対応) | |||
| 交換用バッテリーパック型番 | BP-5PX1500RTG2 | BP-5PX3000RTG2 | BP-5PX1500RTG2 | BP-5PX3000RTG2 |
| 拡張バッテリー | 増設可 | |||
| 拡張バッテリー型番 | 5PXEBM48RTG2 | 5PXEBM72RTG2 | 5PXEBM48RTG2 | 5PXEBM72RTG2 |
| 最大接続数 | 4 | |||
| ＜寸法・重量＞ | ||||
| 形状 | ラック2U(付属のタワースタンドで縦置き可) | |||
| 寸法 HWD(mm) | 85.5x438x448 | 85.5x438x603 | 85.5x438x448 | 85.5x438x603 |
| 重量(kg) | 23.0 | 33.8 | 22.4 | 31.7 |
| 梱包時寸法 | 240x498x585 | 240x580x784 | 240x498x585 | 240x580x784 |
| 梱包時重量 | 28.0 | 39.8 | 27.9 | 38.4 |
| 色 | 黒 | |||
| ＜動作環境＞ | ||||
| 動作温度 | 0～40℃ (推奨:25℃) | |||
| 保存温度 | バッテリー無し状態：-15～50℃ (推奨10～25℃) | |||
| 相対湿度 | 20-90% (結露なきこと) | |||
| 発熱量(BTU/hr) Online [*2] | 106 | 208 | 106 | 208 |
| 発熱量(BTU/hr) Battery[*2] | 699 | 1136 | 699 | 1136 |
| 消費電力(W) Floating [*2] | 31 | 61 | 31 | 61 |
| 消費電力(W) Charging [*2] | 205 | 333 | 205 | 333 |
| 騒音レベル | 45dB未満 | 50dB未満 | 45dB未満 | 50dB未満 |
| 冷却方式 | ファン冷却 | |||
| 高度 | 3000m | |||
| ＜規格＞ | ||||
| EMC (Emissions） | EN IEC 62040-2: 2018 C1 / EN 62040-2: 2006 C1 IEC 62040-2: 2016 C1 / EN 55011: Class B CISPR11 Class B / CISPR32 Class B FCC part 15 Class B |
|||
| EMC (Immunity) | IEC 61000-4-2, (ESD): 8 kV Contact Discharge / 15 kV Air Discharge IEC 61000-4-3, (Radiated field): 10V/m / IEC 61000-4-4, (EFT): 4 kV IEC 61000-4-5, (Surges): 2 kV Differentiel Mode / 4 kV Common Mode IEC 61000-4-6, (Electromagnetic field): 10 V / IEC 61000-4-8, (Conducted magnetic field): 30 A/m C62.41 category B, Combo surge, Ring wave:6 kV（5PX1500RTG2,5PX3000RTG2のみ） |
|||
| Certifications | IEC/EN 62040-1:2008+A1:2013 / EN IEC 62040-2: 2018 / IEC 62040-2: 2016 / FCC CFR Title 47, Part 15, Subpart B IEC/EN 62040-3 / IEC 62040-1:2017 / UL1778 5th edition / CSA 22.2 |
|||
| Agency markings | CE / cULus / FCC / Energy star / NOM UKCA (5PX1500RTG2) / BSMI |
CE / cTUVus / EAC / Cm / Ukr / UKCA / KC |
||
| 環境対応 | RoHS指令準拠 | |||
| サージ保護 | 380 J (each mode) <meets IEEE C62.41, Cat. B & IEC 62040-2> | 175 J (each mode) <meets IEC 62040-2> | ||
| ＜通信＞ | ||||
| ポート | RS-232ポート、USBポート [*3]、RPO/ROO, Relay Output | |||
| インターフェース | ミニスロットあり(ネットワークカードはオプション) | |||
| リモートコネクタ | Remote On/Off(ROO) , Remote Power Off(RPO) | |||
| 管理ソフトウェア | Intelligent Power Protector(IPP), Intelligent Power Manager(IPM) | |||
| ＜その他＞ | ||||
| 付属品 | RS-232Cケーブル／USBケーブル/クイック スタート／安全ガイド／19インチラックレールキット／タワー用スタンド／ケーブルホルダー一式（200V製品）／「Eaton UPSご購入者登録ページ」のご案内／マニュアルとソフトウェアのご案内／電源ケーブル（200V製品） | |||
| 入力電源ケーブル長 | 約3m | 約3m | 約1.86m | 約2.07m |
| RS-232ケーブル長 | 約180cm | |||
| USBケーブル長 | 約190cm | |||
| ラックレール長 | 445mm(最短)～1000mm(最長) | |||
*1 UPS本体のコンセント形状はC20です。C19(メス) – L6-20P(オス)ケーブルが付属しているため、L6-20Pと表記しています。
*2 全負荷時条件です。
*3 RS232ポートとUSBポートを同時に使用する事はできません。
製品の仕様は予告なく変更することがあります

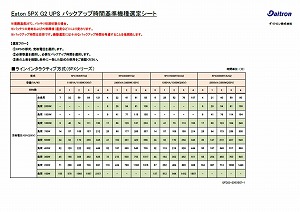

Eaton 5PX G2 バックアップランタイム(分)
5PX1500RTG2
| 拡張バッテリー | 無し | 1EBM | 2EBM | 3EBM | 4EBM |
| 全負荷 | 7 | 32 | 59 | 89 | 121 |
| 1500W | – | – | – | – | – |
| 1000W | 9 | 40 | 74 | 111 | 150 |
| 750W | 14 | 57 | 105 | 157 | 212 |
| 500W | 24 | 92 | 170 | 255 | 345 |
| 400W | 32 | 120 | 222 | 332 | 449 |
| 300W | 45 | 168 | 309 | 463 | 626 |
| 200W | 71 | 266 | 490 | 733 | 991 |
| 100W | 155 | 579 | 1068 | 1597 | 2157 |
5PX3000RTG2
| 拡張バッテリー | 無し | 1EBM | 2EBM | 3EBM | 4EBM |
| 全負荷 | 4 | 22 | 41 | 61 | 83 |
| 2000W | 6 | 29 | 54 | 81 | 109 |
| 1500W | 9 | 41 | 77 | 115 | 155 |
| 1000W | 17 | 68 | 125 | 187 | 253 |
| 750W | 25 | 96 | 177 | 265 | 357 |
| 500W | 41 | 152 | 281 | 420 | 568 |
| 400W | 52 | 197 | 363 | 543 | 733 |
| 300W | 73 | 273 | 503 | 753 | 1017 |
| 200W | 116 | 434 | 799 | 1196 | 1615 |
5PX1500IRT2UG2
| 拡張バッテリー | 無し | 1EBM | 2EBM | 3EBM | 4EBM |
| 全負荷 | 6 | 28 | 52 | 79 | 107 |
| 1500W | – | – | – | – | – |
| 1000W | 9 | 41 | 75 | 113 | 153 |
| 750W | 14 | 57 | 106 | 159 | 214 |
| 500W | 24 | 92 | 170 | 254 | 343 |
| 400W | 32 | 119 | 219 | 328 | 444 |
| 300W | 44 | 164 | 302 | 452 | 611 |
| 200W | 67 | 252 | 464 | 695 | 938 |
| 100W | 137 | 512 | 944 | 1412 | 1907 |
5PX3000IRT2UG2
| 拡張バッテリー | 無し | 1EBM | 2EBM | 3EBM | 4EBM |
| 全負荷 | 4 | 21 | 40 | 59 | 80 |
| 2000W | 6 | 29 | 54 | 81 | 109 |
| 1500W | 9 | 41 | 76 | 114 | 154 |
| 1000W | 17 | 66 | 123 | 184 | 248 |
| 750W | 25 | 94 | 173 | 259 | 350 |
| 500W | 39 | 147 | 272 | 407 | 549 |
| 400W | 50 | 187 | 346 | 517 | 699 |
| 300W | 68 | 254 | 468 | 700 | 945 |
| 200W | 104 | 387 | 713 | 1066 | 1440 |
電圧100Vまたは200V使用時の目安時間です。
バッテリーの寿命および外部環境(温度など)により変化します。
機器選定には十分なバックアップ時間を考慮する事を推奨致します。
