9PX G2 (6-11kVA)

Point 1｜9PX (6-11kVA)の後継機種: ・9PX G2 (6-11kVA)は、第2世代(Gen 2) UPSです。
Point 2｜クラス最高の効率性: ・オンラインモードで最大 97% の効率性を発揮します。
Point 3｜省スペースでより高いパワーを発揮: ・11kVAモデルにて6Uから4Uへのスペース削減を実現しました。

Eaton 9PX G2 (6-11k) ラインアップ

UPS本体

製品名	タイプ	電圧	出力容量(VA/W)	停電稼働時間	価格(税抜)
9PX6KG2	ラック3U	200V	5200VA/4600W	確認中	¥1,117,700
9PX11KG2	ラック4U	200V	10000VA/10000W	確認中	¥1,722,800

拡張バッテリー

製品名	タイプ	対応機種		最大接続数	価格(税抜)
9PXEBM180RTG2	ラック3U	9PX6KG2		12	¥519,400
9PXEBM240RTG2	ラック3U	9PX11KG2		12	¥593,200

標準保証3年
正弦波出力
ホットスワップ対応
大型LCD搭載
バッテリー増設可

Eaton 9PX G2 (6-11k) 特徴

常時インバータ給電方式

入力系と出力系に各々独立したインバータ回路を採用しているため、常にクリーンな電力を負荷機器に供給します。常時インバータ給電方式は、停電時に切り替え時間が発生しない(無瞬断)ため、瞬停電が許容されない環境で使用されています。2段階の変換を行うので、ダブルコンバージョン方式とも呼ばれています。

バッテリー寿命5年

Eaton独自のバッテリー長寿命化技術(ABM)により、バッテリー寿命を最大50%引き延ばします。
*バッテリー寿命5年は25℃環境下でご使用時の期待寿命です。

バッテリー運転時間を延長可

拡張バッテリーを増設する事で、停電時のバッテリー運転時間を延長できます。
ミッションクリティカルなシステムの長時間保護に最適な電源ソリューションです。

電源管理ソフトウェア IPP 無償提供

停電等の電源障害時にシステムを安全にシャットダウンする電源管理ソフトウェアIPPを無償でダウンロードできます。

世界シェアトップクラス

Eaton UPSは世界150ヶ国以上の販売実績を持つ世界標準のUPSです。

ネットワークカード付属

9PX G2 (6-11k)シリーズは、ネットワークカードがUPS本体に標準付属します。

大型グラフィカルLCD搭載

グラフィカル表示で、UPSの状態が分かりやすくなりました。

バッテリーホットスワップ対応

システムを停止する事なく、お客様でバッテリー交換が可能です。

ラックレールキット付属

標準で19インチラック用のレールキットが付属しています。

リモートON/OFF機能搭載

外部スイッチを接続する事により、離れた所から出力開始/停止が行えます。

正弦波出力

正常運転時、バッテリー運転時ともに出力波形は正弦波になります。
力率改善(PFC)回路内蔵電源に対応しているため、様々なIT機器の保護にご利用いただけます。

コールドスタート機能

一次側(入力側)に電源ケーブルを接続していない状態でも、二次側(出力側)に電源を供給できます。

バッテリー保証付

バッテリーの保証期間は、UPS本体の保証期間と等しくなります。
センドバック(オンサイト)サービス5年の製品をご購入された場合、5年間UPS本体とバッテリーを保証致します。

安全規格取得

IECの認証を取得しているため、安心してご使用頂けます。

デモ機貸出サービス

UPSのデモ機貸出を承っております。期間は最大1ヶ月間になります。

よくあるご質問 (FAQ)

Q.無停電電源装置(UPS)に接続してはいけない機器はありますか？

A.接続してはいけない機器があります。下記をご参照ください。
　1.大電流が断続的に流れる機器 (例:レーザープリンタ、複写機、冷蔵庫、エアコンなど)
　2.半波整流器、モーター、トランス、コイル等の誘導性の機器(例:掃除機、ドライヤなど)
　3.人体(生命)に重大な影響をおよぼすような医療機器及び高度な信頼性を要求される機器

<!–

UPSのバッテリーを交換する方法 – Eaton 9PX6K (英語)

–>

Eaton 9PX G2 (6-11k) 延長保証

延長保証サービス	サービス内容
	製品の保証期間を延長するサービスです。・センドバックサービス4年・センドバックサービス5年・センドバックサービス6年・センドバックサービス7年最大7年まで延長可能です。内容詳細はこちらから
	本体故障時にエンジニアを派遣するサービスです。・オンサイトサービス3年・オンサイトサービス4年・オンサイトサービス5年・オンサイトサービス6年・オンサイトサービス7年・オンサイトサービス1年(単年更新) 最大7年まで延長可能です。内容詳細はこちらから

Eaton 9PX G2 (6-11k) 延長保証付き価格表

9PX6KG2

製品名	保証内容	価格(税抜)
9PX6KG2	標準保証3年	¥1,117,700
9PX6KG2-S4	製品+センドバックサービス4年	¥1,341,300
9PX6KG2-S5	製品+センドバックサービス5年	¥1,453,100
9PX6KG2-S6	製品+センドバックサービス6年	¥1,508,900
9PX6KG2-S7	製品+センドバックサービス7年	¥1,564,800
9PX6KG2-O3	製品+オンサイトサービス3年	¥1,649,800
9PX6KG2-O4	製品+オンサイトサービス4年	¥1,827,200
9PX6KG2-O5	製品+オンサイトサービス5年	¥2,004,500
9PX6KG2-O6	製品+オンサイトサービス6年	¥2,181,900
9PX6KG2-O7	製品+オンサイトサービス7年	¥2,359,300

9PX11KG2

製品名	保証内容	価格(税抜)
9PX11KG2	標準保証3年	¥1,722,800
9PX11KG2-S4	製品+センドバックサービス4年	¥2,067,400
9PX11KG2-S5	製品+センドバックサービス5年	¥2,239,700
9PX11KG2-S6	製品+センドバックサービス6年	¥2,325,800
9PX11KG2-S7	製品+センドバックサービス7年	¥2,412,000
9PX11KG2-O3	製品+オンサイトサービス3年	¥2,554,200
9PX11KG2-O4	製品+オンサイトサービス4年	¥2,831,300
9PX11KG2-O5	製品+オンサイトサービス5年	¥3,108,400
9PX11KG2-O6	製品+オンサイトサービス6年	¥3,385,600
9PX11KG2-O7	製品+オンサイトサービス7年	¥3,662,700

<!–

9PX6KSP

製品名	保証内容	価格(税抜)
9PX6KSP	標準保証2年	¥1,605,700
9PX6KSP-S3	製品+センドバックサービス3年	¥1,926,900
9PX6KSP-S4	製品+センドバックサービス4年	¥2,087,500
9PX6KSP-S5	製品+センドバックサービス5年	¥2,248,000
9PX6KSP-O3	製品+オンサイトサービス3年	¥2,305,800
9PX6KSP-O4	製品+オンサイトサービス4年	¥2,539,200
9PX6KSP-O5	製品+オンサイトサービス5年	¥2,772,500
9PX6KSP-O1	オンサイトサービス1年	¥291,700
BP-9PX6KSP	交換用バッテリーパック	オープン価格

9PX10KSP

製品名	保証内容	価格(税抜)
9PX10KSP	標準保証2年	¥2,095,600
9PX10KSP-S3	製品+センドバックサービス3年	¥2,514,800
9PX10KSP-S4	製品+センドバックサービス4年	¥2,724,300
9PX10KSP-S5	製品+センドバックサービス5年	¥2,933,900
9PX10KSP-O3	製品+オンサイトサービス3年	¥3,160,000
9PX10KSP-O4	製品+オンサイトサービス4年	¥3,514,800
9PX10KSP-O5	製品+オンサイトサービス5年	¥3,869,600
9PX10KSP-O1	オンサイトサービス1年	¥443,500
BP-9PX10KSP	交換用バッテリーパック	オープン価格

–>

9PXEBM180RTG2

製品名	保証内容	価格(税抜)
9PXEBM180RTG2	標準保証3年	¥519,400
9PXEBM180RTG2-S4	製品+センドバックサービス4年	¥623,300
9PXEBM180RTG2-S5	製品+センドバックサービス5年	¥675,300
9PXEBM180RTG2-S6	製品+センドバックサービス6年	¥701,200
9PXEBM180RTG2-S7	製品+センドバックサービス7年	¥727,200
9PXEBM180RTG2-O3	製品+オンサイトサービス3年	¥828,600
9PXEBM180RTG2-O4	製品+オンサイトサービス4年	¥931,600
9PXEBM180RTG2-O5	製品+オンサイトサービス5年	¥1,034,600
9PXEBM180RTG2-O6	製品+オンサイトサービス6年	¥1,137,700
9PXEBM180RTG2-O7	製品+オンサイトサービス7年	¥1,240,700

9PXEBM240RTG2

製品名	保証内容	価格(税抜)
9PXEBM240RTG2	標準保証3年	¥593,200
9PXEBM240RTG2-S4	製品+センドバックサービス4年	¥711,900
9PXEBM240RTG2-S5	製品+センドバックサービス5年	¥771,200
9PXEBM240RTG2-S6	製品+センドバックサービス6年	¥800,900
9PXEBM240RTG2-S7	製品+センドバックサービス7年	¥830,500
9PXEBM240RTG2-O3	製品+オンサイトサービス3年	¥942,900
9PXEBM240RTG2-O4	製品+オンサイトサービス4年	¥1,059,500
9PXEBM240RTG2-O5	製品+オンサイトサービス5年	¥1,176,000
9PXEBM240RTG2-O6	製品+オンサイトサービス6年	¥1,292,600
9PXEBM240RTG2-O7	製品+オンサイトサービス7年	¥1,409,200

<!–

9PXEBM240SP

製品名	保証内容	価格(税抜)
9PXEBM240SP	標準保証2年	¥588,900
9PXEBM240SP-S3	製品+センドバックサービス3年	¥736,200
9PXEBM240SP-S4	製品+センドバックサービス4年	¥824,500
9PXEBM240SP-S5	製品+センドバックサービス5年	¥912,800
9PXEBM240SP-O3	製品+オンサイトサービス3年	¥928,500
9PXEBM240SP-O4	製品+オンサイトサービス4年	¥1,041,700
9PXEBM240SP-O5	製品+オンサイトサービス5年	¥1,154,900
9PXEBM240SP-O1	オンサイトサービス1年	¥141,500

9PXEBM360SP

製品名	保証内容	価格(税抜)
9PXEBM360SP	標準保証2年	¥650,900
9PXEBM360SP-S3	製品+センドバックサービス3年	¥813,700
9PXEBM360SP-S4	製品+センドバックサービス4年	¥911,300
9PXEBM360SP-S5	製品+センドバックサービス5年	¥1,041,500
9PXEBM360SP-O3	製品+オンサイトサービス3年	¥1,021,300
9PXEBM360SP-O4	製品+オンサイトサービス4年	¥1,144,700
9PXEBM360SP-O5	製品+オンサイトサービス5年	¥1,268,100
9PXEBM360SP-O1	オンサイトサービス1年	¥154,300

–>

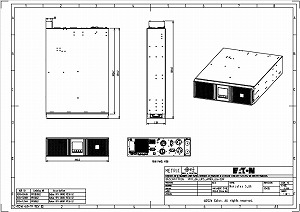

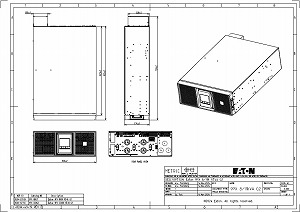

Eaton 9PX G2 (6-11k) 製品外観

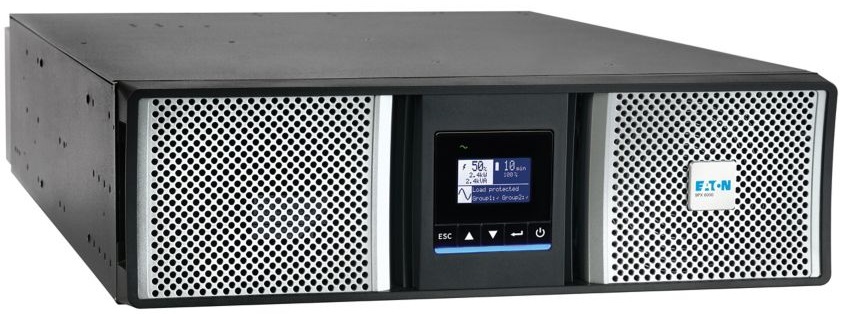

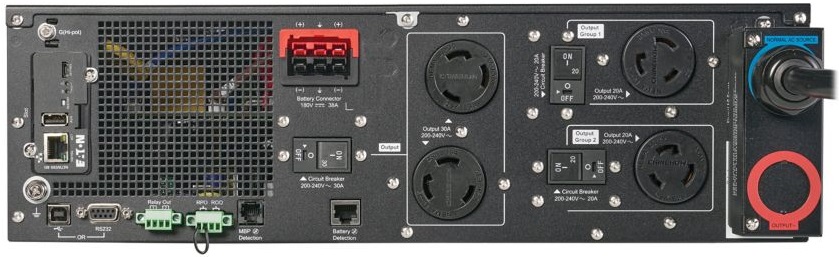

9PX6KG2	9PX6KG2 背面

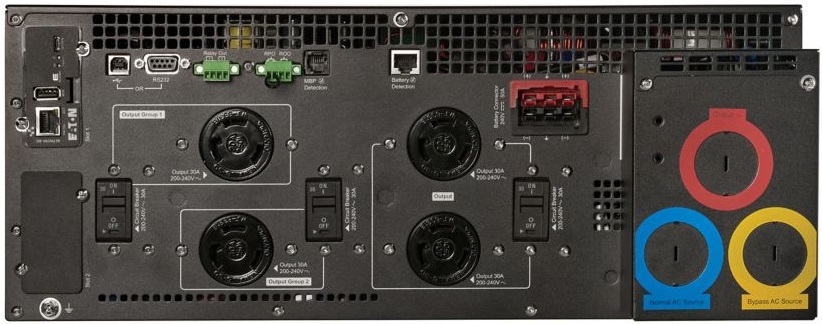

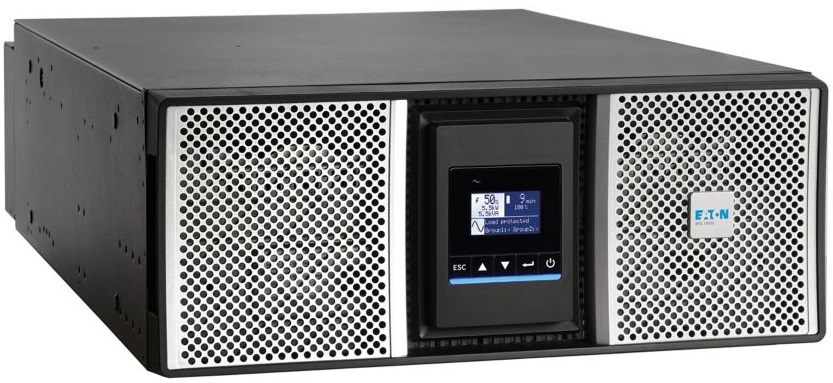

9PX11KG2	9PX11KG2 背面

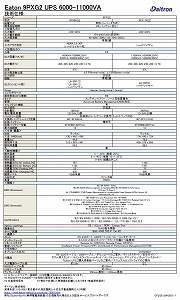

Eaton 9PX G2 (6-11k) 技術仕様

シリーズ	9PX G2
型式	9PX6KG2	9PX11KG2
給電方式	常時インバータ方式
標準保証期間	3年(バッテリー含む)
＜交流入力＞
入力電圧	200-240V
入力電圧範囲	確認中
公称周波数	50/60Hz auto-sensing
周波数範囲	40-70Hz before transfer to battery
相数	単相2線
入力プラグ形状	NEMA L6-30P (ハードワイヤー可)	ハードワイヤー
＜交流出力＞
力率	0.9	1.0
出力容量@230V	6000VA 5300W	11000VA 11000W
出力容量@200V	5200VA 4600W	9000VA 9000W
出力電圧(V)	200, 208, 220, 230, 240	200, 208, 220, 230, 240
効率	最大96.7%	最大97.2%
出力周波数公差	±5 %(Normal mode), ±0.5%(Battery mode)
出力波形	正弦波
相数	単相2線
出力コンセント(数)	ハードワイヤー L6-30R (2) Primary Group L6-20R (1) Group 1 L6-20R (1) Group 2	ハードワイヤー L6-30R (2) Primary Group L6-30R (1) Group 1 L6-30R (1) Group 2
＜バッテリー＞
期待寿命(25℃環境)	5年
タイプ	メンテナンスフリー、シール型鉛蓄電池
管理	Advanced Battery Management(ABM)対応
セルフテスト機能	有
出力波形	正弦波出力
合計電圧	180Vdc	240Vdc
電圧,電流,数量	12V,5Ah,15個	12V,9Ah,20個
バッテリー交換	前面部よりバッテリー交換可(ホットスワップ対応)
拡張バッテリー	増設可
拡張バッテリー型番	9PXEBM180RTG2	9PXEBM240RTG2
最大接続数	12	12
＜寸法・重量＞
形状	ラック3U	ラック4U
寸法HWD(mm)	130x440x684	174x440x724
重量(kg)	44.6	78.8
梱包時寸法	確認中	確認中
梱包時重量	確認中	確認中
色	黒
＜動作環境＞
動作温度	0～40℃ (推奨:25℃)
保存温度	0～40℃ (推奨:10～25℃)
相対湿度	0-95% (結露なきこと)
発熱量(BTU/hr) Online	767	1160
発熱量(BTU/hr) Battery	1155	1767
消費電力(W) Floating [*2]	確認中	確認中
消費電力(W) Charging [*2]	確認中	確認中
騒音レベル	42dB未満	55dB未満
冷却方式	ファン冷却
高度	3000m
＜規格＞
Standards	IEC/EN 62040-1 Safety IEC/EN 62040-2 Electromagnetic Compatibility EMC IEC/EN 62040-3 Performance FCC part 15 Class A UL 1778 ENERGY STAR Program Requirements for Uninterruptible Power Supplies (UPSs) Version 2.0 CSA-C22.2 No. 107.3
EMC (Emissions）	CISPR32 Class A FCC part 15 Class A IEC/EN 62040-2 C2 IEC/EN 61000-3-2 or IEC/EN 61000-3-12 Harmonicas IEC/EN 61000-3-3 or IEC/EN 61000-3-11 Flickers
EMC (Immunity)	IEC 61000-2-2, (Low Frequency): 10V, 140-360Hz IEC 61000-4-2, (ESD): 8 kV Contact Discharge / 15 kV Air Discharge IEC 61000-4-3, (Radiated field): 10 V/m IEC 61000-4-4, (EFT): 4 kV Power Port / 2 kV Network Port IEC 61000-4-5, (Surges): 2 kV Differential Mode / 4 kV Common Mode / 1 kV Network Port IEC 61000-4-6, (Electromagnetic field): 10 V IEC 61000-4-8, (Conducted magnetic field): 30 A/m IEC 61000-4-11, (Voltage Dips) Class 2 IEC 61000-4-12, (Ring Wave): 2 kV Differential Mode / 2kV Common Mode
Agency markings	CE / cULus / NOM / Energy Star
環境対応	RoHS指令準拠
サージ保護	IEEE ANSI C62.41 Cat B2
＜通信＞
ポート	RS-232ポート, USBポート [*1], リレーコンタクトポート
インターフェース	ミニスロットあり(ネットワークカード付属かつ装着済)
リモートコネクタ	Remote On/Off(ROO) , Remote Power Off(RPO)
＜その他＞
オプション(MBP)	MBP6K208G2	MBP11K208G2
オプション(PPDM)	9PXPPDM1G2	–
オプション(入出力)	–	RPB50A, CORD60A
付属品	クイックスタート／Instructions and Safety Information／ケーブルグランド (2 for 6K) (3 for 11K)／RS232ケーブル／USBケーブル／タワー用スタンド／19インチラックレールキット／
入力電源ケーブル長 [*2]	確認中	なし
RS-232ケーブル長 [*2]	約1.8m
USBケーブル長 [*2]	約1.8m
ラックレール長 [*2]	確認中

*1 RS-232ポートとUSBポートを同時に使用する事はできません
*2 弊社で計測した実測値を記載しております

製品の仕様は予告なく変更することがあります

<!–

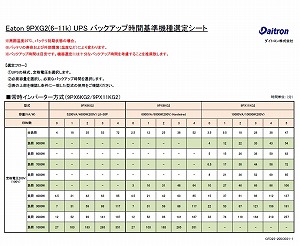

Eaton 9PX G2 (6-11k) バックアップランタイム(分)

9PX6KG2

拡張バッテリー	無し	1EBM	2EBM	3EBM	4EBM
全負荷	4	21	38	55	77
5000W	–	–	–	–	–
4000W	4	24	46	63	91
3000W	7	35	65	95	123
2000W	15	62	110	161	212
1000W	37	136	256	361	489
750W	47	171	331	462	628
500W	57	203	399	554	755

9PX11KG2

拡張バッテリー	無し	1EBM	2EBM	3EBM	4EBM
全負荷	4	12	20	30	40
9000W	4	12	20	30	40
8000W	5	14	23	35	45
7000W	6	17	28	42	54
6000W	8	21	35	51	66
5000W	10	25	42	61	79
4000W	16	38	63	90	112
3000W	22	53	85	120	146
2000W	41	93	144	204	262
1000W	74	159	237	341	461

9PX6KSP

拡張バッテリー	無し	1EBM	2EBM	3EBM	4EBM
全負荷	7	19	34	51	72
5000W	–	–	–	–	–
4000W	8	20	37	55	76
3000W	12	30	52	77	106
2000W	19	48	80	121	189

9PX10KSP

拡張バッテリー	無し	1EBM	2EBM	3EBM	4EBM
全負荷	7	17	30	44	61
8000W	–	–	–	–	–
7000W	7	18	31	46	63
6000W	8	21	38	55	76
5000W	10	27	47	69	94
4000W	14	36	61	89	122
3000W	21	50	86	131	173

電圧200V使用時の目安時間です。
バッテリーの寿命および外部環境(温度など)により変化します。
機器選定には十分なバックアップ時間を考慮する事を推奨致します。

–>

<!–

Eaton 9PX G2 (6-11k) 専用オプション：一覧表

製品名	タイプ(形状)	対応機種	寸法(HWD)mm	重量(Kg)	価格(税抜)
9PXPPDM1	ラック3U	9PX6K	130x440x645	45	弊社営業まで
MBP6K208	ボックス	9PX6K	130x177x110	2.5	弊社営業まで
RPB50A	ラック2U	9PX11K	90x430x290	6.9	¥133,400
CORD60AY	プラグ付コード	9PX11K	ケーブル長160cm	2.0	¥88,900
MBP11K208	ボックス	9PX11K	130x336x220	6.2	弊社営業まで
PDU50A	ラック2U	9PK11K	89x435x88	5.5	販売終了

Eaton 9PX G2 (6-11k) 専用オプション：製品説明

9PXPPDM1

ダウントランスモジュール(メンテナンスバイパススイッチ付)
9PX6Kに接続すると、100V出力コンセント「5-20R」を6個確保することができます。
9PX_PPDM_open

MBP6K208

メンテナンスバイパスモジュール(MBP)
負荷に給電しながら、UPSの保守点検や交換作業を行うことができます。
9PX_MBP6K208_angle

RPB50A

出力用PDU L6-30R(x4)
9PX11Kの出力端子に接続すると、L6-30Aレセプタクルで4個を取り出すことができます（ブレーカ付き）
標準ラックに2Uの高さで取り付けが可能です。

CORD60AY

入力用ケーブル(60Aプラグ付)
9PX11Kの入力端子に接続すると、60Aプラグで入力できるようになります。
60Aレセプタクルも製品に同梱されています。

MBP11K208

メンテナンスバイパスモジュール(MBP)
負荷に給電しながら、UPSの保守点検や交換作業を行うことができます。
9PX_MBP11K208_angle

–>
