93PR (25-200kW)
- Point 1｜最小限のTCO
- ・ダブルコンバージョンで最大96.2%の効率
・省エネルギーシステム(ESS)で最大99.1%の効率 - Point 2｜高い拡張性と信頼性
- ・電源供給を継続しながらモジュールの交換、拡張が可能
・バイパスに切り替える必要なし(MTTR=0分) - Point 3｜安易な管理
- ・7インチのカラータッチスクリーン
・LEDバーによる直感的な状態把握

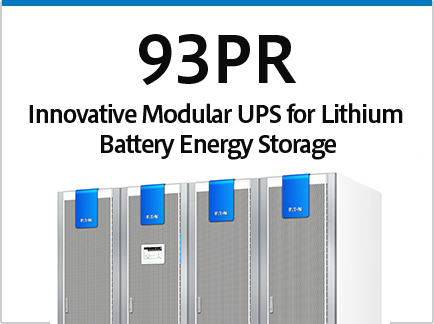

Eaton 93PR UPS
| 機種 | 電圧 | 電力定格値 |
|---|---|---|
| 93PR 25-200kW | 380、400、415 VAC | 20, 50, 75, 100, 125, 150, 175, 200 kW |
| 93PR 300-1200kW | 380、400、415 VAC | 300, 600, 1200 kW |
- コンパクト設計
- ABM
- Hot Sync
- ESS
- VMMS
Eaton 93PR UPS 特徴
Eaton 93PRはこの容量帯で最も先進的なUPSで、安全性と拡張性が不可欠な中規模データセンターや他のミッションクリティカルなアプリケーションの電源保護に最適です。Eaton 93PRはクラウドの急速な普及、IT技術の進化、増加する省スペース化への要求を満たす、スケーラブルで安全な電源保護ソリューションです。Eaton 93PRが提供する新たなレベルの拡張性と効率性は、お客様のTCOの低減、可用性の拡大、ビジネス継続性の確保に大きく貢献します。
高い拡張性と信頼性
- モジュールのホットスワップ・ホットスケーラブル可能
- 内部並列冗長:最大8モジュール(25kW～200kW)
- 外部並列冗長:最大4システム(200kW～800kW)
- 完全独立並列冗長(各モジュールは完全独立して並列運転)
ダブルコンバージョンで高効率
93PR は3レベルインバーターを使用し、ダブルコンバージョンで最大96.2％のエネルギー効率を達成し高品質の電源を負荷へ供給します。
省エネルギーシステム(ESS)で最大99.1%の効率を実現
省エネルギーシステム(ESS)は、通常インバーターを介さずバイパスラインを使用することにより 最大99.1％のエネルギー効率を可能にします。 ESSは、商用電源に何らかの異常が発生した場合2ミリ秒以内にダブルコンバージョンモードに切り替わり、高品質の電源を負荷へ供給します。
可変モジュール管理システム(VMMS)
93PRは内部並列運転が可能であり、可能な限り負荷をモジュールに集中させ(余分なモジュールはアイドリング運転)、モジュールの稼働率を高めることにより最適なエネルギー効率を得られます。
Advanced Battery Management(ABM)
Eatonの多くの経験から生まれたABMは、バッテリーの性能を最大限に発揮させる最新の管理技術です。
ABMはバッテリーの交換時期を大きく伸ばすことで、バッテリー交換費用の節約ができます。
ホットスワップとホットスケーラブルが可能
負荷への電源供給を継続しながら93PRの電源モジュールの交換や追加が可能です。モジュールの交換や追加のためにバイパスに切り替える必要がなくなり継続したままこれらの作業が可能です(MTTR=0分) 。交換や追加(N+1)の作業は通常10分以内に完了します。
※将来拡張される容量に合った配線や入出力ブレーカーの選定が必要です。
容易な管理
93PRはユーザーフレンドリーな7インチのカラータッチスクリーンを介して、多くの統計情報(省エネ効果、バッテリー時間、停電履歴、負荷分散状態等)に簡単にアクセスできます。緑/黄/赤に変化するLEDバーにより、LCDを見なくても直感的にUPSの状態が分かります。
モジュール集中型トポロジー
93PRのモジュール集中型トポロジーは、スケーラブルなシステムに最適です。93PRはシステム全体としてスタティックバイパスを装備しているためモジュールの拡張が容易になりました。またオプションで保守バイパススイッチの取り付けができ、システムのメンテナンス性の向上と省スペース化が可能となりました。
Eaton 93PR UPS 技術仕様
25-200 kW
| General | ||
| UPS output power rating (1.0 p.f.) | 25, 50, 75, 100, 125, 150, 175, 200kW | |
| Efficiency in double conversion mode | > 96% | |
| Efficiency in Energy Saver System (ESS) | > 99% | |
| Static bypass rating | 200kW | |
| External paralleling | up to 4 units with HotSync technology | |
| UPS topology | Double conversion | |
| UPS degree of protection | IP20 | |
| Acoustic noise at 1 m, in 25 °C ambient temperature | < 70 dBA in double conversion, < 55 dBA in ESS | |
| Altitude (max) | 1000m above sea level at 40 °C. Maximum 2000m with 1% derating per each add. 100 m | |
| Input | ||
| Rated input voltage | 220/380 V, 230/400 V, 240/415 V 50/60 Hz | |
| Voltage tolerance – Rectifier input | 187 to 276 V | |
| Voltage tolerance – Bypass input | rated voltage -15% / +10% | |
| Rated input frequency | 50 or 60 Hz, user configurable | |
| Frequency tolerance | 40 to 72 Hz | |
| Input wiring | 3 phase + neutral | |
| Input power factor at 100% load | > 0.99 | |
| Input ITHD | < 3% | |
| Rated input r.m.s current | 25kW 50kW 75kW 100kW 125kW 150kW 175kW 200kW | |
| 380V | 40 A 80 A 120 A 159 A 199 A 239 A 278 A 318 A | |
| 400V | 38 A 76 A 114 A 151 A 189 A 227 A 264 A 302 A | |
| 415V | 37 A 73 A 110 A 146 A 182 A 219 A 255 A 291 A | |
| Soft start capability | Yes | |
| Internal backfeed protection | Yes | |
| Output | ||
| Output wiring | 3 phase + neutral | |
| Rated output voltage rating | 220/380 V, 230/400 V, 240/415 V, configurable | |
| Total voltage harmonic distortion | < 1% (100% linear load); < 3% (100% non-linear load) | |
| Output power factor | 1.0 | |
| Permitted load power factor | 0.8 lagging to 0.8 leading | |
| Overload on inverter | 10 min 102-110%, 60 sec 111-125%, 10 sec 126-150%, 300 ms > 150%. | |
| Overload on bypass | Continuous < 125%, 20 ms 1000% | |
| Battery | ||
| Battery type | 12V, VRLA | |
| Charging method | ABM technology or Float | |
| Temperature compensation | Optional | |
| Battery nominal voltage (VRLA) | 480 V | |
| Battery quantity | 36 to 44 blocks. Default is 40 blocks | |
| Charge current limit | Default 5A, configurable maximum 25A per UPM | |
| Battery start capability | Yes | |
| Communications | ||
| Minislot | 3 communication bays | |
| Network/SNMP interface | Yes, optional | |
| Serial ports | Built-in host and device USB | |
| Standard connectivity ports | Mini-slot ports for optional cards, Device USB and Host USB, RS-232 service port, relay output, 5 building alarm inputs and a dedicated EPO | |
| Accessories | ||
| MiniSlot connectivity (Web/SNMP, ModBus/Jbus, Relay) External Battery Cabinet(EBC) Parallel Tie Cabinet(PTC) External Maintenance Bypass Switches(EMBS) External Battery Cabinet Breaker(EBCB) |
||
| Compliance with standards | ||
| Safety | IEC 62040-1 | |
| EMC | IEC 62040-2 | |
| Performance | IEC 62040-3 | |
記載事項は改良のため予告なく変更する事があります。
300-1200 kW
| Catalogue | 93PR-300 | 93PR-600 | 93PR-1200 |
| Model | 300kVA/ kW | 600kVA/ kW | 1200kVA/ kW |
| Power offering (kW) | 300kW in 60kW increments | 600kW in 60kW increments | 1200kW in 60kW increments |
| Frame Options | |||
| Frame offering | Standard input, output, MBS, Bypass input switch UPS can be configured in different output ratings depending on site ambient temperature • 300kVA/ 300kW at 40°C continuous |
Standard input, output, MBS, Bypass input switch UPS can be configured in different output ratings depending on site ambient temperature • 600kVA/ 600kW at 40°C continuous |
UPS can be configured in different output ratings depending on site ambient temperature • 1200kVA/ 1200kW at 40°C continuous |
| General Characteristics | |||
| Efficiency in Energy Saver System (ESS) | Up to 99% | ||
| Efficiency in double-conversion mode | Up to 97%* | ||
| Parallel capability | 4 x parallel, extendable to 8x with customisation | 4 x parallel, extendable to 8x with customisation | 4 x parallel, maximum 4.8MW |
| Cold start | Supported | ||
| Softstart | Rectifier ramp up, compatible with generator, ramp up rate configurable | ||
| Input Characteristics |
|||
| Voltage | 380/400/415V | ||
| Voltage range: | 301~478V L-L175~276V L-N | ||
| Frequency range | 50/60 Hz | ||
| Power factor | >0.99 | ||
| Input current distortion | < 3% @ 100% load capacity | ||
| Battery |
|||
| Battery Type | Lithium, VRLA, Ni-Cad | ||
| Battery Voltage | 360~700 Vdc | ||
| Battery Connection options | Support 1+1 common battery | ||
| Output |
|||
| Voltage | 380/400/415V 4 W-ire |
||
| Frequency range | 50/60 Hz | ||
| Regulation | ±1% steady state | ||
| Voltage THD | < 1% linear load < 3% non-linear load |
||
| Optional accessories | • Communication: Dry contacts, ModBus RTU/ TCP/IP, SNMP cards • External Sync Control Box • Top exhaust kits |
||
| Certification |
|||
| Safety | IEC62040-1, IEC TR 61641 | ||
| EMC | IEC62040-2 | ||
| Performance | IEC62040-3 | ||
| Certificate | CE | ||
| UPS dimensions (mm) |
|||
| Height / Depth / Width | 2000 / 1100 / 600 | 2069 / 1100 / 1200 | 2069 / 1100 / 2400 |
| UPM dimensions (mm) | |||
| Height / Depth / Width | 173.4 (4U) / 700 / 439 | ||
| Weight (kg) |
|||
| UPS (w/o UPM) | 360 | 766 | 1528 |
| UPM | 39 | 39 | 39 |
記載事項は改良のため予告なく変更する事があります。
