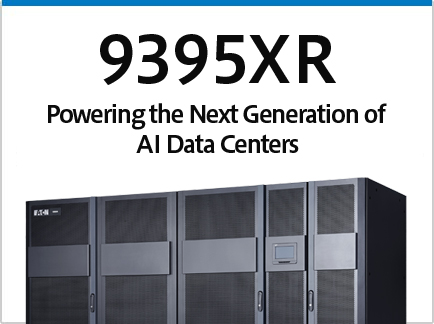

9395XR (1500-2500kVA)

Eaton 9395XR 特徴

Eaton 9395XRは、出力定格1500-2500kVAを誇る3相オンラインモジュール型UPSです。次世代データセンターの要求に応えるため、力率1.0（VA=W）による高い電力利用効率と、ホットスワップ・ホットスケーラブルに対応した電源モジュール設計を採用。モジュールの交換やアップグレード時にも、バイパス運転に切り替えることなく安全に作業が行えます。また、最新のリチウムイオンUPSバッテリーとも完全な互換性を備えています。

次世代のデータセンター向けに設計

•市場で最も高い出力密度を達成したコンパクトな設置面積により、新たな業界標準を確立します – 1500kWで最大1042kW/m²
•システム容量の100%利用率で均一な出力力率（1.0）を達成
•多数のリチウムイオンBMS（バッテリーマネジメントシステム）と互換性があり、シームレスな統合が可能

ビジネス開発に柔軟に対応

内蔵のイートンHot-sync並列機能により、最大4ユニットの冗長性と容量アップグレードのための並列機能を提供します。
外部バッテリー接続機能を備えており、2つのUPSシステム間で共通のバッテリーを使用することで、導入コストを削減できます。

ワンランク上のサービスのしやすさ（保守性）

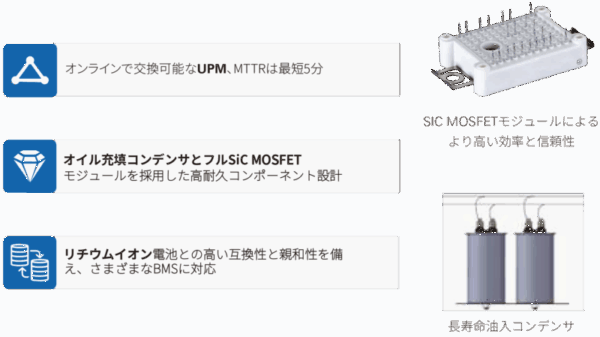

•オンラインホットスワップ対応電源モジュールを使用して、平均修復時間（MTTR）を5分まで短縮できます。
•Silicon Carbide（SiC）モジュールをフル装備することで、効率と信頼性が向上します。
•高圧切断安全装置を備えた長寿命のオイル充填コンデンサにより、高温および高湿度下でも高い安定性を実現します。

卓越した高効率運転

イートンの特許取得済みの3段階テクノロジーとESSエネルギー管理システムにより、システム効率を最大化します。
•省エネルギーシステム（ESS）モードでの効率：99%
•ダブルコンバージョン（ダブル変換）モードでの効率：97%超
•高品質の電力を確保するための高調波低減システムを搭載

最小限のTCO(総所有コスト)

コンパクトな設置面積と内部冗長設計により、データセンターの限られたフロア空間を節約できます。装置内部にユニットを追加することで、容量増加に柔軟に対応。業界トップクラスのエネルギー効率により、電力と冷却のOPEX(ランニングコスト)を大幅に低減できます。

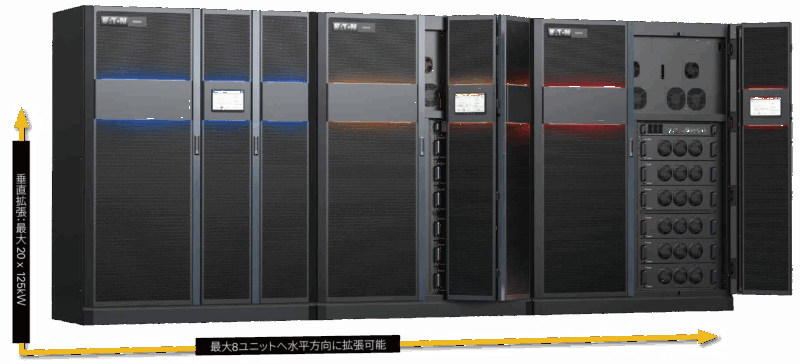

バーティカルな拡張性・内部冗長・よりコンパクトな設置面積を実現した9395XR

データセンター要件に適合した設計

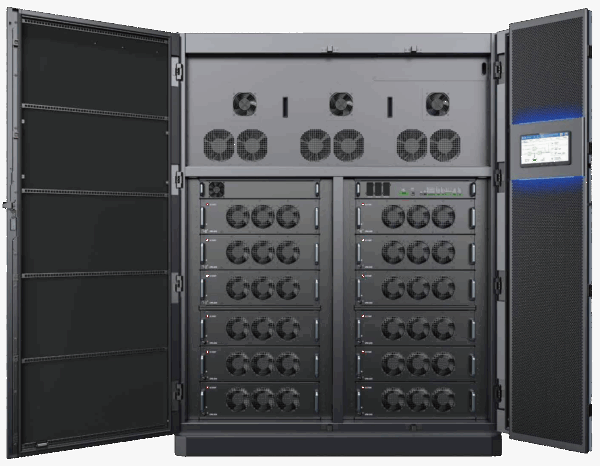

コンパクト設計
1.5MWあたりの占有面積はわずか1.44㎡で、従来モデル（93PR UPS 1.2MW）の約半分です。1㎡あたり1MWを超える出力を実現したのは、業界初となります。

A ケーブル通線部
上部と底部のケーブル通線に対応
B 通信機能と接続機能
• USBデバイスとホスト機能を内蔵
• 5つのアラーム入力と専用EPO
• アラームリレー出力
• 3つの通信スロット

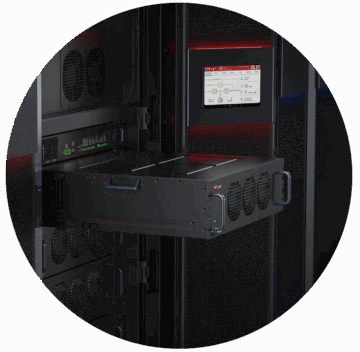

C 125kWホットスワップ対応パワーモジュール
ホットスワップ機能を搭載しており、システムの稼働を止めることなくUPM（パワーモジュール）の交換・増設・取り外しが可能です。
D 柔軟な排気設計
上部または背面の排気に対応します。上部排気の場合、 壁面に沿って設置可能です。
E DC始動制御
各パワーモジュールで実現
F 冗長性と速度調整可能な冷却ファン
G 7インチカラーディスプレイ

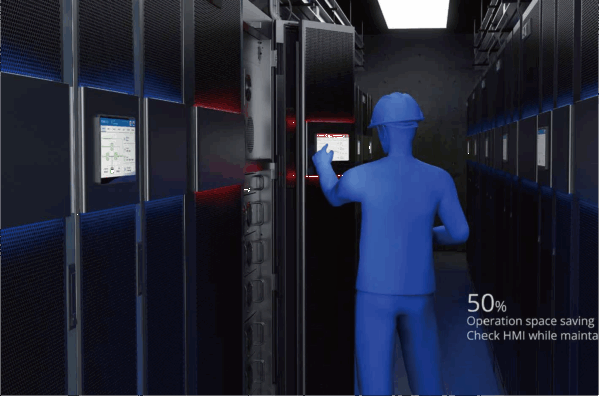

保守の容易さと優れた操作性（すべてを見える化）

大型の使いやすい7インチLCDタッチスクリーンインターフェースを通じて、詳細なステータス情報を確認できます。省エネルギーのステータス、バッテリー動作時間、休止追跡、負荷プロファイリングなどの可視化が可能です。
また、緑/黄/赤の三色LEDライトバーによって、データセンターの離れた場所からも一目でシステムの状態を把握できます。
フルスイートの電源管理と接続性ソフトウェアを通じて、先端的なバーチャルプラットフォームとの統合も容易です。最も高度なIT環境向けに設計された9395XRは、HTTP(S)、SNMP、MODBUS TCP/IP、Modbus RTU、BACnet IPプロトコルを通じてリモートアクセスを可能にするオプションの通信カードに対応します。
イートンのPower Xpert®ソフトウェアとIntelligent Power®ソフトウェアスイートによって、物理的・仮想的な環境を問わず、電源デバイスを管理するためのすべてのツールが用意されています。

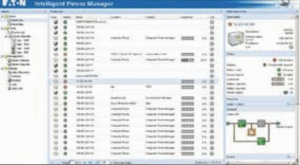

Intelligent Power Manager®（IPM）は、ワールドクラスの電源管理ソフトウェアプラットフォームです。電源と環境条件のモニタリングをシームレスに統合し、VMware®、Citrix®、Microsoft®プラットフォームを使用してワークロードの運用継続を提供します。IPMはまた、OpenStack®またはHPE OneView®を使用して、電源と環境の条件を最適化します。

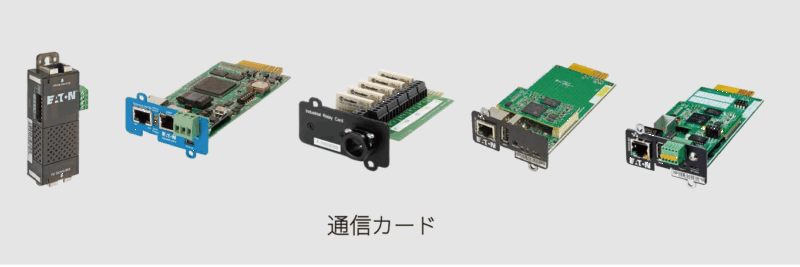

接続オプション

・Power Xpert GatewayミニスロットUPSカード
・産業用リレーカード –MS
・産業用ゲートウェイカード
・ギガビットネットワークカード(ネットワーク-M3)
・SNMP

リチウムイオンバッテリーソリューション

オンデマンドのパワー
イートンのリチウムイオンバッテリーシステムは、24時間365日の連続システム稼働を支えます。高信頼性で柔軟なソリューションを実現すると同時に、総所有コスト（TCO）の節約に貢献。小さな設置面積でもメガワット級の電力を供給できるこのソリューションは、9395XR UPSとシームレスに接続できるよう設計された軽量なバッテリーストリングで構成されています。

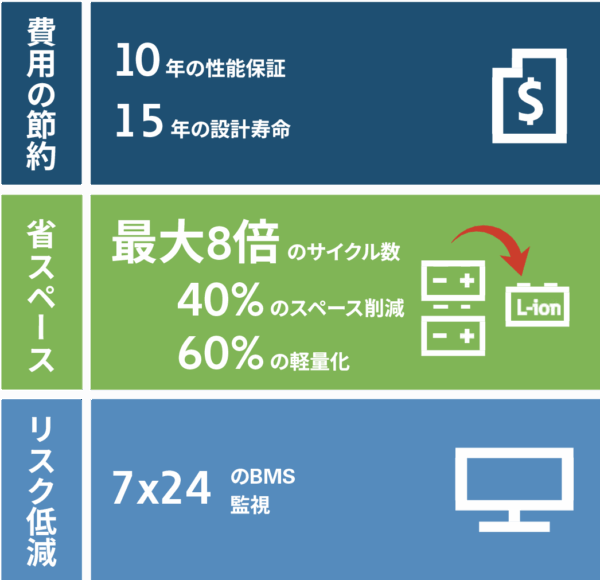

リチウムを採用した理由（VRLAバッテリーとの比較）
リチウムイオンの化学組成はUPSアプリケーションで優れた特性を示します。従来のVRLA（制御弁式鉛）バッテリーと比較して約40%小型化され、2倍の長寿命を達成。優れたサイクル寿命の改善と高エネルギー密度により、バッテリー交換コストと設置面積を劇的に削減します。

バックアップ時間
バックアップ時間と構成について詳しくは、イートンまでお問い合わせください。3分間～1時間以上と、広範囲な動作時間を選択できます。

高度な管理・監視システム（BMS）
リチウムイオンバッテリーには、セル保護（温度・電流・過電圧／低電圧）、セルバランス、SOC（充電状態）、SOH（健全度）、アラーム／レポート機能などを備えた高性能なバッテリーマネジメントシステム（BMS）が統合されています。

• 保護機能： BMSは電圧レベル、温度、電流などの重要なパラメーターをモジュールおよびシステムレベルで監視します。異常条件（警告・アラーム）を素早く検出し、必要に応じて問題のあるバッテリーを自動で切り離すことでシステムを障害から保護します。
• 性能の最適化： セルとモジュールのバランス制御機能を内蔵。各モジュールの電圧を最適化し、性能を最大限に引き出して耐用年数をさらに伸ばします。

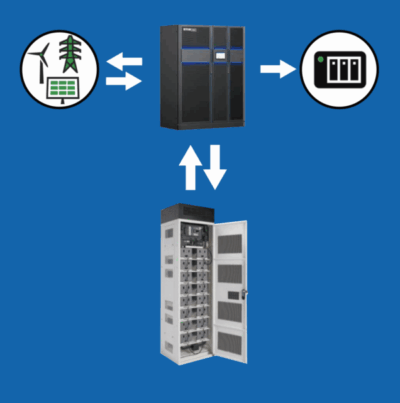

Energy Aware アップグレード（エネルギー資産への進化）
EatonのEnergyAwareキットを導入することで、リチウムイオンバッテリー搭載UPSは、単なるバックアップ電源の枠を超えた、多機能で能動的な「エネルギー資産」として活用可能になります。

デマンドチャージ管理：ピーク時にバッテリーを放電することで、契約電力超過によるデマンドチャージ（需要料金）を回避します。
時間帯別最適化（Time-of-Use）：電力料金が高い時間帯を避けてエネルギー消費をシフトし、ランニングコストを削減します。
デマンドレスポンス対応：電力会社からの要請に応じて消費電力を一時的に抑制し、電力需給の安定化に貢献（インセンティブの獲得）します。
周波数調整（フリーケンシーレギュレーション）：電力系統の周波数を安定させるため、指令に応じて高速にバッテリーを充放電します。
アグリゲーションサービス：複数の電力資産（建物や設備）を統合的に管理し、ひとつの仮想的な電力リソース（VPPなど）として活用します。
