9SX (700-1500VA)
- Point 1｜常時インバーター方式
- ・常にクリーンな電力を供給する常時インバーター方式
- Point 2｜タワー型
- ・据え置き環境に最適なタワー型UPS
- Point 3｜バッテリー期待寿命5年
- ・独自の充電技術で、バッテリー寿命を約50%延長します
Eaton 9SX UPS ラインアップ
UPS本体
| 機種名 | タイプ | 電圧 | 出力容量(VA/W) | 停電稼働時間 | 価格(税抜) |
|---|---|---|---|---|---|
| 9SX700 | タワー | 100V | 560/504 | 8分以上 | ¥168,800 |
| 9SX1500 | タワー | 100V | 1200/1080 | 8分以上 | ¥230,900 |
| 9SX700I | タワー | 200V | 560/504 | 7分以上 | ¥162,900 |
| 9SX1500I | タワー | 200V | 1200/1080 | 8分以上 | ¥268,000 |
拡張バッテリー
| 製品名 | タイプ | 対応機種 | 最大接続数 | 価格(税抜) | |
|---|---|---|---|---|---|
| 9SXEBM48 | タワー | 9SX1500 | 9SX1500I | 4 | ¥140,800 |
- 標準保証2年
- 正弦波出力
- ホットスワップ対応
Eaton 9SX 特徴
常時インバーター給電方式
入力系と出力系に各々独立したインバータ回路を採用しているため、常にクリーンな電力を負荷機器に供給します。常時インバータ給電方式は、停電時に切り替え時間が発生しない(無瞬断)ため、瞬停電が許容されない環境で使用されています。2段の変換を行うので、ダブルコンバージョン方式とも呼ばれています。
バッテリー寿命5年
Eaton独自のバッテリー長寿命化技術(ABM)により、バッテリー寿命を最大50%引き延ばします。
*バッテリー寿命5年は25℃環境下でご使用時の期待寿命です。
バッテリー運転時間を延長可
拡張バッテリーを増設する事で、停電時のバッテリー運転時間を延長できます。最大4台まで増設可。
ミッションクリティカルなシステムの長時間保護に最適な電源ソリューションです。
*9SX700,9SX700Iは拡張バッテリーを増設できません。
電源管理ソフトウェア IPP 無償提供
停電等の電源障害時にシステムを安全にシャットダウンする電源管理ソフトウェアIPPを無償でダウンロードできます。
世界シェアトップクラス
Eaton UPSは世界150ヶ国以上の販売実績を持つ世界標準のUPSです。
米国イートン社の会社概要はこちらから。
大型グラフィカルLCD搭載
グラフィカル表示で、UPSの状態が分かりやすくなりました。
バッテリーホットスワップ対応
システムを停止する事なく、お客様でバッテリー交換が可能です。
交換用バッテリーパックの販売も行っております。
豊富な通信機能
標準でRS-232CケーブルとUSBケーブル付属。
オプションでネットワークカード取り付け可能。
出力コンセント制御
出力コンセントが3つのグループに分かれています。時間差をつけて出力を開始する事が可能です。
(例) Master Groupが出力開始してから、30秒後にGroup 1を出力開始、60秒後にGroup 2を出力開始するように設定可。
リモートON/OFF機能搭載
外部スイッチを接続する事により、離れた所から出力開始/停止が行えます。
正弦波出力
正常運転時、バッテリー運転時ともに出力波形は正弦波になります。
力率改善(PFC)回路内蔵電源に対応しているため、様々なIT機器の保護にご利用いただけます。
コールドスタート機能
一次側(入力側)に電源ケーブルを接続していない状態でも、二次側(出力側)に電源を供給できます。
バッテリー保証付
バッテリーの保証期間は、UPS本体の保証期間と等しくなります。
センドバック(オンサイト)サービス5年の製品をご購入された場合、5年間UPS本体とバッテリーを保証致します。
安全規格取得
各種認証を取得しているため、安心してご使用頂けます。
デモ機貸出サービス
UPSのデモ機貸出を承っております。期間は最大１ヶ月間になります。
よくあるご質問 (FAQ)
| Q.無停電電源装置(UPS)に接続してはいけない機器はありますか？ |
|---|
| A.接続してはいけない機器があります。下記をご参照ください。 1.大電流が断続的に流れる機器 (例:レーザープリンタ、複写機、冷蔵庫、エアコンなど) 2.半波整流器、モーター、トランス、コイル等の誘導性の機器(例:掃除機、ドライヤなど) 3.人体(生命)に重大な影響をおよぼすような医療機器及び高度な信頼性を要求される機器 |
Eaton 9SX 延長保証
| 延長保証サービス | サービス内容 |
|---|---|
 |
製品の保証期間を延長するサービスです。 |
 |
本体故障時にエンジニアを派遣するサービスです。 |
Eaton 9SX 延長保証付き価格表
9SX700
| 製品名 | 保証内容 | 価格(税抜) |
| 9SX700 | 標準保証2年 | ¥168,800 |
| 9SX700-S3 | 製品+センドバックサービス3年 | ¥186,800 |
| 9SX700-S4 | 製品+センドバックサービス4年 | ¥193,800 |
| 9SX700-S5 | 製品+センドバックサービス5年 | ¥199,800 |
| 9SX700-O3 | 製品+オンサイトサービス3年 | ¥233,800 |
| 9SX700-O4 | 製品+オンサイトサービス4年 | ¥254,800 |
| 9SX700-O5 | 製品+オンサイトサービス5年 | ¥276,800 |
| 9SX700-O1 | オンサイトサービス1年 | ¥31,000 |
| BP-9SX700 | 交換用バッテリーパック | オープン価格 |
9SX1500
| 製品名 | 保証内容 | 価格(税抜) |
| 9SX1500 | 標準保証2年 | ¥230,900 |
| 9SX1500-S3 | 製品+センドバックサービス3年 | ¥278,900 |
| 9SX1500-S4 | 製品+センドバックサービス4年 | ¥300,900 |
| 9SX1500-S5 | 製品+センドバックサービス5年 | ¥324,900 |
| 9SX1500-O3 | 製品+オンサイトサービス3年 | ¥367,900 |
| 9SX1500-O4 | 製品+オンサイトサービス4年 | ¥403,900 |
| 9SX1500-O5 | 製品+オンサイトサービス5年 | ¥440,900 |
| 9SX1500-O1 | オンサイトサービス1年 | ¥46,000 |
| BP-9SX1500 | 交換用バッテリーパック | オープン価格 |
9SX700I
| 製品名 | 保証内容 | 価格(税抜) |
| 9SX700I | 標準保証2年 | ¥162,900 |
| 9SX700I-S3 | 製品+センドバックサービス3年 | ¥180,900 |
| 9SX700I-S4 | 製品+センドバックサービス4年 | ¥187,900 |
| 9SX700I-S5 | 製品+センドバックサービス5年 | ¥193,900 |
| 9SX700I-O3 | 製品+オンサイトサービス3年 | ¥227,900 |
| 9SX700I-O4 | 製品+オンサイトサービス4年 | ¥248,900 |
| 9SX700I-O5 | 製品+オンサイトサービス5年 | ¥270,900 |
| 9SX700I-O1 | オンサイトサービス1年 | ¥31,000 |
| BP-9SX700I | 交換用バッテリーパック | オープン価格 |
9SX1500I
| 製品名 | 保証内容 | 価格(税抜) |
| 9SX1500I | 標準保証2年 | ¥268,000 |
| 9SX1500I-S3 | 製品+センドバックサービス3年 | ¥321,000 |
| 9SX1500I-S4 | 製品+センドバックサービス4年 | ¥345,000 |
| 9SX1500I-S5 | 製品+センドバックサービス5年 | ¥372,000 |
| 9SX1500I-O3 | 製品+オンサイトサービス3年 | ¥420,000 |
| 9SX1500I-O4 | 製品+オンサイトサービス4年 | ¥460,000 |
| 9SX1500I-O5 | 製品+オンサイトサービス5年 | ¥502,000 |
| 9SX1500I-O1 | オンサイトサービス1年 | ¥51,000 |
| BP-9SX1500I | 交換用バッテリーパック | オープン価格 |
9SXEBM48
| 製品名 | 保証内容 | 価格(税抜) |
| 9SXEBM48 | 標準保証2年 | ¥140,800 |
| 9SXEBM48-S3 | 製品+センドバックサービス3年 | ¥168,800 |
| 9SXEBM48-S4 | 製品+センドバックサービス4年 | ¥185,800 |
| 9SXEBM48-S5 | 製品+センドバックサービス5年 | ¥201,800 |
| 9SXEBM48-O3 | 製品+オンサイトサービス3年 | ¥198,800 |
| 9SXEBM48-O4 | 製品+オンサイトサービス4年 | ¥224,800 |
| 9SXEBM48-O5 | 製品+オンサイトサービス5年 | ¥251,800 |
| 9SXEBM48-O1 | オンサイトサービス1年 | ¥58,000 |
Eaton 9SX 製品外観
画像をクリックすると拡大します。
| 9SX 外観 | 9SX700 背面 |
 |
 |
| 9SX700I 背面 | 9SX1500 背面 |
 |
 |

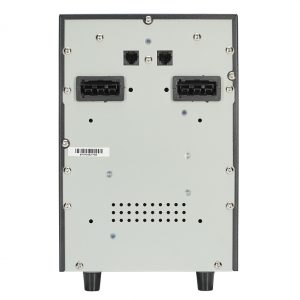

| 9SX1500I 背面 | 9SXEBM48 背面 |
 |
 |
Eaton 9SX 技術仕様
| シリーズ | 9SX | |||
| 型式 | 9SX700 | 9SX1500 | 9SX700I | 9SX1500I |
| 給電方式 | 常時インバーター方式 | |||
| JANコード | 4571485972121 | 4571485972367 | 4571485972244 | 4571485972480 |
| 標準保証期間 | 2年(バッテリー含む) | |||
| ＜交流入力＞ | ||||
| 入力電圧 | 100-125V | 200-240V | ||
| 入力電圧範囲 | 80-144V (100V:全負荷時) |
160-276V (200V:全負荷時) |
||
| 入力周波数 | 40-70Hz (50/60Hz) | |||
| 相数 | 単相2線 | |||
| 入力プラグ形状 |
NEMA 5-15P
|
NEMA 5-15P
|
IEC C14
|
IEC C14
|
| ＜交流出力＞ | ||||
| 力率 | 0.9 | |||
| 出力容量@230V | – | – | 700VA/630W | 1500VA/1350W |
| 出力容量@200V | – | – | 560VA/504W | 1200VA/1080W |
| 出力容量＠120V | 700VA/630W | 1500VA/1350W | – | – |
| 出力容量＠100V | 560VA/504W | 1200VA/1080W | – | – |
| 出力電圧(V) | 100,110,120,125 | 100,110,120,125 | 200,208,220,230,240 | 200,208,220,230,240 |
| 効率 | 86% | 86% | 87% | 91% |
| 出力周波数公差 | ±5%(Normal mode), ±0.5%(Battery mode) | |||
| 出力波形 | 正弦波 | |||
| 相数 | 単相2線 | |||
| 出力コンセント(数) |
5-15R(6)
|
5-15R(6)
|
C13(6)
|
C13(6)
|
| Group Master(数) |
2
|
2
|
3
|
3
|
| Group 1(数) |
2
|
2
|
2
|
2
|
| Group 2(数) |
2
|
2
|
1
|
1
|
| ＜バッテリー＞ | ||||
| 期待寿命(25℃環境) | 5年 | |||
| タイプ | メンテナンスフリー、シール型鉛蓄電池 | |||
| 管理 | Advanced Battery Management(ABM)対応 | |||
| セルフテスト機能 | 有 | |||
| 出力波形 | 正弦波 | |||
| 合計電圧 | 24Vdc | 48Vdc | 24Vdc | 48Vdc |
| 電圧,電流,数量 | 12Vdc,9Ah,2個 | 12Vdc,9Ah,4個 | 12Vdc,9Ah,2個 | 12Vdc,9Ah,4個 |
| バッテリー交換 | 前面部よりバッテリー交換可(ホットスワップ対応) | |||
| 交換用バッテリーパック型番 | BP-9SX700 | BP-9SX1500 | BP-9SX700I | BP-9SX1500I |
| 拡張バッテリー | 増設不可 | 増設可 | 増設不可 | 増設可 |
| 拡張バッテリー型番 | – | 9SXEBM48 | – | 9SXEBM48 |
| 最大接続数 | – | 4 | – | 4 |
| ＜寸法・重量＞ | ||||
| 形状 | タワー | |||
| 寸法HWD(mm) | 252x160x355 | 252x160x435 | 252x160x355 | 252x160x435 |
| 重量(kg) | 11.5 | 18.5 | 11.5 | 18.5 |
| 梱包時寸法 | 380x300x570 | 380x300x580 | 380x300x570 | 380x300x580 |
| 梱包時重量 | 14 | 21 | 14 | 21 |
| 色 | 黒 | |||
| ＜動作環境＞ | ||||
| 動作温度 | 0～40℃ (推奨:25℃) | |||
| 保存温度 | 0～40℃ (推奨:10～25℃) | |||
| 相対湿度 | 0～96% (結露なきこと) | |||
| 発熱量(BTU/hr) Online | 306 | 750 | 303 | 512 |
| 発熱量(BTU/hr) Battery | 388 | 1011 | 543 | 1011 |
| 消費電力(W) Floating [*2] | 27 | 38 | ||
| 消費電力(W) Charging [*2] | 66 | 109 | ||
| 騒音レベル | 50dB未満 | |||
| 冷却方式 | ファン冷却 | |||
| 高度 | 3000m | |||
| ＜規格＞ | ||||
| EMC (Emissions） | CISPR22 Class B / FCC part 15 Class B / ICES-003 | |||
| EMC (Immunity) | IEC 61000-4-2, (ESD): 8 kV Contact Discharge / 15 kV Air Discharge / IEC 61000-4-3, (Radiated field): 10 V/m / IEC 61000-4-4, (EFT): 4 kV / IEC 61000-4-5, (Surges): 2 kV Differentiel Mode / 4 kV Common Mode / IEC 61000-4-6, (Electromagnetic field): 10 V / IEC 61000-4-8, (Conducted magnetic field): 30 A/m | |||
| Certifications | IEC/EN 62040-1 / IEC/EN 62040-2: Cat. C1 / IEC/EN 62040-3 / UL1778 5th edition / CSA 22.2 | |||
| Agency markings | CE / cULus / NOM (for 120V models) | CE / cULus / NOM (for 120V models) | CE / cULus / EAC / RCM / KC / Energy Star | CE / cULus / EAC / RCM / KC / TÜV / Energy Star |
| 環境対応 | RoHS指令準拠 | |||
| サージ保護 | MOV: 510V, 296Joules FCC Part 15,Subpart B,Class B ANSI C63.4-2014 AS 62040.2-2008,C1 EN 62040-2:2018,C1 |
ANSI C63.4-2014 | No Data | No Data |
| ＜通信＞ | ||||
| ポート | RS-232C, USB[*1], RPO, Relay output | |||
| インターフェース | ミニスロットあり(ネットワークカードはオプション) | |||
| リモートコネクタ | Remote Power Off(RPO) | |||
| 管理ソフトウェア | Intelligent Power Protector(IPP), Intelligent Power Manager(IPM) | |||
| ＜その他＞ | ||||
| 付属品 | RS-232Cケーブル／USBケーブル／クイック スタート／安全ガイド／「Eaton UPSご購入者登録ページ」のご案内／マニュアルとソフトウェアのご案内／電源ケーブル（200V製品） | |||
| 入力電源ケーブル長 [*2] | 約2.4m | 約2.3m | 約1.8m | 約1.8m |
| RS-232ケーブル長 [*2] | 約173cm | |||
| USBケーブル長 [*2] | 約180cm | |||
*1 RS-232ポートとUSBポートを同時に使用する事はできません
*2 弊社で計測した実測値を記載しております
製品の仕様は予告なく変更することがあります
Eaton 9SX バックアップランタイム(分)
9SX700
| 拡張バッテリー | – |
| 全負荷 | 8 |
| 500W | 8 |
| 400W | 12 |
| 300W | 18 |
| 200W | 28 |
| 100W | 54 |
9SX1500
| 拡張バッテリー | 無し | 1EBM | 2EBM | 3EBM | 4EBM |
| 全負荷 | 8 | 36 | 67 | 101 | 134 |
| 1000W | 9 | 39 | 74 | 110 | 148 |
| 750W | 14 | 56 | 103 | 150 | 209 |
| 500W | 24 | 89 | 162 | 238 | 331 |
| 400W | 30 | 111 | 206 | 309 | 412 |
| 300W | 41 | 152 | 281 | 433 | 545 |
| 200W | 63 | 235 | 419 | 664 | 802 |
9SX700I
| 拡張バッテリー | – |
| 全負荷 | 7 |
| 500W | 8 |
| 400W | 10 |
| 300W | 15 |
| 200W | 23 |
| 100W | 50 |
9SX1500I
| 拡張バッテリー | 無し | 1EBM | 2EBM | 3EBM | 4EBM |
| 全負荷 | 8 | 38 | 69 | 104 | 141 |
| 1000W | 9 | 40 | 74 | 110 | 151 |
| 750W | 14 | 55 | 102 | 152 | 202 |
| 500W | 23 | 88 | 161 | 239 | 328 |
| 400W | 29 | 109 | 196 | 293 | 424 |
| 300W | 40 | 150 | 269 | 425 | 537 |
| 200W | 66 | 244 | 432 | 685 | 854 |
電圧100Vまたは200V使用時の目安時間です。
バッテリーの寿命および外部環境(温度など)により変化します。
機器選定には十分なバックアップ時間を考慮する事を推奨致します。
Eaton 9SX オプション
拡張バッテリー
| 製品名 | 説明 |
| 9SXEBM48 | 停電時のバックアップ時間を延長する「拡張バッテリーモジュール」 |
接続デバイス
| 製品名 | 説明 |
| NETWORK-M2 | ギガビット対応の新「ネットワークカード」 |
| NETWORK-MS＜販売終了＞ | 遠隔地からリモート管理が可能になる「ネットワークカード」 |
| RELAY-MS | 接点信号でUPSの状態確認が可能になる「リレーカード」 |
| EMP001＜販売終了＞ | 温度と湿度の測定が可能になる「環境モニタリングプローブ」 |
ソフトウェア
| 製品名 | 説明 |
| Intelligent Power Protector | 停電時にシステムを正常にシャットダウンする電源保護ソフトウェア。 |
| Intelligent Power Manager | UPS、PDU、物理環境、仮想環境を統合管理する電源管理ソフトウェア。 |
Eaton 9SXEBM48： 仕様
| シリーズ | 9PX |
| 型式 | 9SXEBM48 |
| 標準保証期間 | 2年(バッテリー含む) |
| 対応UPS | 9SX1500, 9PX1500I |
| 最大接続数 | 4 |
| <バッテリー> | |
| タイプ | メンテナンスフリー、シール型鉛蓄電池 |
| 合計電圧 | 48Vdc |
| 交換用バッテリーパック | なし (拡張バッテリー本体の交換になります) |
| <寸法・重量> | |
| 形状 | タワー |
| 寸法HWD(mm) | 252x160x385 |
| 重量(kg) | 24.5 |
| 梱包時寸法 | 380x300x580 |
| 梱包時重量 | 27 |
| 色 | 黒 |
| ＜その他＞ | |
| 付属品 | クイックスタート, EBM接続ケーブル 「Eaton UPSご購入者登録ページ」のご案内 |
