5SC＜販売終了＞
- Point 1｜バッテリー寿命5年
- ・独自の充電技術で、バッテリー寿命を約50%延長します。
- Point 2｜シャットダウンソフト IPP 無償提供
- ・電源管理ソフトウェアIPPは、無償でダウンロードできます。
- Point 3｜大型LCDパネル搭載
- ・各種ステータスを容易に確認可能。
Eaton 5SC ラインアップ
UPS本体
| 製品名 | タイプ | 電圧 | 出力容量(VA/W) | 停電稼働時間 | 価格(税抜) |
|---|---|---|---|---|---|
| 5SC500 | タワー | 100V | 415/290 | 6分以上 | 販売終了 |
| 5SC750 | タワー | 100V | 620/435 | 7分以上 | 販売終了 |
| 5SC1000 | タワー | 100V | 830/580 | 7分以上 | 販売終了 |
| 5SC1500 | タワー | 100V | 1200/900 | 7分以上 | 販売終了 |
- 標準保証2年
- 正弦波出力
- USBまたはシリアル専用
Eaton 5SC 特徴
ラインインタラクティブ方式
通常時はバッテリーを経由しないで、負荷機器に直接電力を供給します。
停電時はバッテリーに切り替えて供給を継続します。切り替え時に10ミリ秒以内の瞬停電が発生しますが、サーバーなど多くのIT機器は20ミリ秒程度の瞬停電に耐えられる仕様になっているため、ラインインタラクティブ方式はIT機器用UPSとして数多く使用されています。
常時商用方式と違いトランスを搭載しているため、サージ・ノイズだけでなく、電圧低下と過電圧も保護します。
バッテリー寿命5年
Eaton独自のバッテリー長寿命化技術(ABM)により、バッテリー寿命を最大50%引き延ばします。
*バッテリー寿命5年は25℃環境下でご使用時の期待寿命です。
電源管理ソフトウェア「Intelligent Power Protector」無償提供
停電等の電源障害時にシステムを安全にシャットダウンするUPS管理ソフトウェアIPPを無償でダウンロードできます。
世界シェアトップクラス
Eaton UPSは世界150ヶ国以上の販売実績を持つ世界標準のUPSです。
米国イートン社の会社概要はこちらから。
フロントLCDパネル搭載
LCDパネルにより、各種ステータスを確認できます。
簡単にバッテリー交換可能
フロントパネルを外すだけで、簡単にバッテリー交換できます。
*ホットスワップ(オンライン交換)は対応しておりません。
5SC 付属品

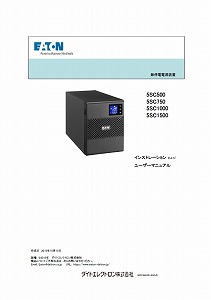

ユーザーマニュアル、RS-232ケーブル、USBケーブル、他。
正弦波出力
商用時、バックアップ時ともに出力波形は正弦波になります。
力率改善(PFC)回路内蔵電源に対応しているため、様々なIT機器の保護にご利用いただけます。
主要NASメーカー様の機器で動作検証済み
株式会社バッファロー、QNAP株式会社のNASとシャットダウン検証をしております。
コールドスタート機能
一次側に電源ケーブルを接続していない状態でも、接続負荷機器に出力を供給できます。
Automatic Voltage Regulation(AVR) 機能
入力の電圧変動に対して、自動的に出力を調整するAVR機能を搭載。急激な電圧変動に対応するバッテリー運転を最小限に抑えます。
バッテリー保証付
バッテリーの保証期間は、UPS本体の保証期間と等しくなります。
センドバック(オンサイト)サービス5年の製品をご購入された場合、5年間UPS本体とバッテリーを保証致します。
安全規格UL 1778取得
UL 1778の認証を取得しているため、安心してご使用頂けます。
よくあるご質問 (FAQ)
| Q.無停電電源装置(UPS)に接続してはいけない機器はありますか？ |
|---|
| A.接続してはいけない機器があります。下記をご参照ください。 1.大電流が断続的に流れる機器 (例:レーザープリンタ、複写機、冷蔵庫、エアコンなど) 2.半波整流器、モーター、トランス、コイル等の誘導性の機器(例:掃除機、ドライヤなど) 3.人体(生命)に重大な影響をおよぼすような医療機器及び高度な信頼性を要求される機器 |
UPSのバッテリーを交換する方法 – Eaton 5SC500 (英語)
Eaton 5SC 製品外観
画像をクリックすると拡大します。
| タワー型 | 5SC500 背面 |
 |
 |
| 5SC750 背面 | 5SC1000 背面 |
 |
 |
Eaton 5SC 技術仕様
| シリーズ | 5SC | |||
| 型式 | 5SC500 | 5SC750 | 5SC1000 | 5SC1500 |
| 給電方式 | ラインインタラクティブ方式 | |||
| 小売価格(税抜) | 販売終了 | 販売終了 | 販売終了 | 販売終了 |
| JANコード | 4571485975009 | 4571485975108 | 4571485975207 | 4571485975306 |
| 標準保証期間 | 2年(バッテリー含む) | |||
| ＜交流入力＞ | ||||
| 入力電圧 | 100-120V | |||
| 入力電圧範囲 | 80-120V(100V設定時) | |||
| 入力周波数 | 45-55Hz (50Hz), 55-65Hz (60Hz) | |||
| 相数 | 単相2線 | |||
| 入力プラグ形状 |
5-15P
|
|||
| ＜交流出力＞ | ||||
| 力率 | 0.7 | 0.7 | 0.7 | 0.75 |
| 出力容量@120V | 500VA 350W |
750VA 525W |
1000VA 700W |
1440VA 1080W |
| 出力容量@110V | 460VA 325W |
690VA 485W |
920VA 645W |
1320VA 990W |
| 出力容量@100V | 415VA 290W |
620VA 435W |
830VA 580W |
1200VA 900W |
| 出力電圧(V) | 100,110,120 (-10 / +6%) | |||
| 最大効率 | 94% | |||
| 出力周波数 | 50/60Hz ±0.1Hz | |||
| 出力波形 | 正弦波 | |||
| 相数 | 単相2線 | |||
| 出力コンセント(数) |
5-15R(4)
|
5-15R(6)
|
5-15R(8)
|
5-15R(8)
|
| ＜バッテリー＞ | ||||
| 期待寿命(25℃環境) | 5年 | |||
| タイプ | メンテナンスフリー、シール型鉛蓄電池 | |||
| 管理 | Advanced Battery Management(ABM)対応 | |||
| セルフテスト機能 | 有 | |||
| 出力波形 | 正弦波 | |||
| 合計電圧 | 12Vdc | 24Vdc | 24Vdc | 36Vdc |
| 電圧,電流,数量 | 12V,9Ah,1個 | 12V,7Ah,2個 | 12V,9Ah,2個 | 12V,9Ah,3個 |
| バッテリー交換 | 前面部よりバッテリー交換可(ホットスワップ非対応) | |||
| 交換用バッテリーパック型番 | BP-5SC500 | BP-5SC750 | BP-5SC1000 | BP-5SC1500 |
| 拡張バッテリー | 増設不可 | |||
| ＜寸法・重量＞ | ||||
| 形状 | タワー | |||
| 寸法 HWD(mm) | 210x150x240 | 210x150x340 | 210x150x340 | 210x150x410 |
| 重量(kg) | 7 | 11 | 12 | 16 |
| 梱包時寸法 | 290x200x300 | 310x240x470 | 310x240x470 | 310x240x500 |
| 梱包時重量 | 8 | 13 | 13 | 17 |
| 色 | 黒 | |||
| ＜動作環境＞ | ||||
| 動作温度 | 0 ～ 35℃ (推奨：25℃) | |||
| 保存温度 | バッテリー無し状態：-15 ～ 40℃ (推奨：10 ～ 25℃) | |||
| 相対湿度 | 0-90%(結露なきこと) | |||
| 騒音レベル | 40dB未満 | |||
| 冷却方式 | ファン冷却 | |||
| 高度 | 2000m | |||
| ＜規格＞ | ||||
| EMC規格 | FCC Part 15 subpart B Class A IEC 62040-2 C1/ EN 55024 / CISPR22 Class B / FCC part 15 Class B |
|||
| 安全規格 | UL 1778 | |||
| 環境対応 | RoHS指令準拠 | |||
| サージ保護 | IEEE ANSI C62.41 Category A2 | |||
| ＜通信＞ | ||||
| ポート | RS-232ポート, USBポート [*1] | |||
| インターフェース | ミニスロットなし | |||
| リモートコネクタ | コネクタなし | |||
| 管理ソフトウェア | Intelligent Power Protector(IPP) | |||
| ＜その他＞ | ||||
| 付属品 | クイックスタートガイド, ユーザーマニュアル, RS-232ケーブル(D-sub 9pin), USBケーブル(Bコネクタ), 3芯2芯変換プラグ |
|||
| 入力電源ケーブル長 | 約2.1m | 約1.8m | 約1.8m | 約1.6m |
| RS-232ケーブル長 | 約120cm | |||
| USBケーブル長 | 約175cm | |||
*1 RS232ポートとUSBポートを同時に使用する事はできません。
Eaton 5SC バックアップランタイム(分)
| 負荷(W) | 500 | 750 | 1000 | 1500 |
| 全負荷 | 6 | 7 | 7 | 7 |
| 750W | – | – | – | 8 |
| 500W | – | – | 9 | 14 |
| 250W | 9 | 14 | 20 | 36 |
| 200W | 11 | 18 | 25 | 47 |
| 150W | 15 | 26 | 33 | 71 |
| 100W | 21 | 40 | 53 | 97 |
| 50W | 49 | 73 | 92 | 136 |
電圧100V使用時の目安時間です。
バッテリーの寿命および外部環境(温度など)により変化します。
機器選定には十分なバックアップ時間を考慮する事を推奨致します。
