【IPM】 シャットダウン for vCSA on vSphere HA by IPM 1.62

vCenter Server Appliance (vCSA)がvSphere HA上に存在する構成のシャットダウン検証をIPM 1.62で実施しました。

検証結果

  • Eaton IPM 1.62は、VMware ESXi 6.7.0のシャットダウンに対応しています。
  • IPMがインストールされた仮想マシンのみ、vCSAが存在するホストに移行します。
  • 復電時、vSphere HAはオンになります。
  • 仮想マシンの起動順序を指定可能です。指定した時間間隔を空けて起動も可能です。

前提条件

  • Eaton IPM Silver License以上が必要
  • 仮想マシンにWindows Serverが存在すること
  • 全ての仮想マシンにVMware Toolsがインストールされていること

検証環境

VMware vSphere HA

  • 仮想ホスト x2台 [VMware ESXi 6.7.0 build 8169922]
  • 仮想マシン x6台
  • Eaton 5P1000 UPS + Eaton Network-MS

VMware 仮想マシン

  • vCenter Server Appliance 6.7.0.14000 x1
  • Windows Server 2012R2 (Eaton IPM 1.62 with Silver License) x1
  • Windows Server 2012R2 x4

シャットダウンフロー (停電時)

  1. 仮想マシン(vCSA,IPMを除く)を任意の順序でシャットダウン
  2. vSphere HA オフ
  3. 仮想マシンIPMをvCSAが存在する仮想ホストに移行
  4. 仮想ホストの「仮想マシンの起動およびシャットダウン」を再設定 (シャットダウン動作:ゲストシャットダウン、起動:自動起動)
  5. 仮想ホストをシャットダウン (vCSA,IPMをシャットダウンした後に、ホストシャットダウン)
  6. UPS シャットダウン

起動フロー (復電時)

  1. UPS 自動起動
  2. 仮想ホスト 自動起動 ※BIOSのPower Recovery設定:Always Onが必要
  3. 仮想マシン(vCSA,IPM) 自動起動
  4. vSphere HA オン
  5. 仮想マシン(vCSA,IPMを除く)を任意の順序で起動

※必要に応じて、仮想ホストの「仮想マシンの起動およびシャットダウン」の設定を再設定(元に戻)して下さい。

検証環境のシャットダウン設定

ここから、実際の設定手順を解説します。
簡易な箇所・繰り返しのオペレーションになる箇所は、手順を省略させて頂きます。

Java JRE 8 インストール

IPMをインストールする前に、Java JRE 8 をインストールします。
後からJava JRE 8 をインストールした場合、IPMのサービスを「停止」→「開始」します。

Java SE Runtime Environment 8 Downloads

Eaton IPM 1.62 インストール

インストール手順は省略します。

Eaton UPS Software Downloads

OpenSSH-win インストール

コマンドプロンプトでsshを実行できるように、OpenSSH-winをインストールします。

インストール手順は、こちらのテクニカルブログを参考願います。

シルバーライセンスの適用

シルバーライセンスにアップグレードするには、「プロダクトキー」が必要となります。
弊社から届いた「プロモーションコード」をご準備の上、下記URLの手順に従って「プロダクトキー」を入手して下さい。

シルバーライセンス、ゴールドライセンスのプロダクトキー取得手順

初期設定

ログイン

ログイン:admin、パスワード:adminでログインします。

更新設定の編集

設定 > システム > 更新設定の編集 を押します

間隔:[指定なし]に変更して保存します

モジュール設定の編集

設定 > システム > モジュール設定の編集 を押します

[シャットダウン]、[インフラストラクチャーコネクター]、[冗長性]にチェックを入れて保存します

インフラストラクチャーコネクター

設定 > インフラストラクチャーコネクター > コネクターの追加

プルダウンの中から、VMware vCenter を選択し、IPアドレス、ユーザー名、パスワードを入力して保存します。

シャットダウン シーケンス

電源障害が発生してから、指定した時間を経過したタイミングでアクションが実行されます。

[構成ポリシー]と[イベントルール]と[アクション]の作成手順

リンク先をご覧ください

[構成ポリシー]、[イベントルール]、[アクション]の作成手順は、こちらのテクニカルブログにて解説しております。

ここから先は、完成版の画像のみを掲載しています。作成手順をよく読みながら設定を行ってください。

仮想マシン WinSV-55 シャットダウン設定

1番最初に実行したいアクションに対して、[構成ポリシー]と[アクション]を作成します。

構成ポリシー

指定したUPS(パワーソース)が600秒間バッテリー運転した時にイベントが発生するように「構成ポリシー」を作成します。

※ここで設定した「ターゲットノード」は、この先で作成する「イベントルール」の「ソース」とリンクします。

アクション

上記ポリシーの条件を満たし、イベントが発生した時に実行する「アクション(仮想マシンの電源操作)」を作成します。

仮想マシン WinSV-54 シャットダウン設定

2番目以降に実行したいアクションに対しては、[イベントルール]と[アクション]を作成します。

イベントルール

構成ポリシーで作成した時の「ターゲットノード」を「ソース」に指定します。

ソースが「シャットダウン基準に到達」してから120秒後に、イベントが発生するように「イベントルール」を作成します。

アクション

上記イベントが発生した時に実行する「アクション(仮想マシンの電源操作)」を作成します。

仮想マシン WinSV-53 シャットダウン設定

[イベントルール]と[アクション]を作成します。

イベントルール

1つ前のイベントが発生してから120秒後に、イベントが発生するように「イベントルール」を作成します。

アクション

上記イベントが発生した時に実行する「アクション(仮想マシンの電源操作)」を作成します。

仮想マシン WinSV-52 シャットダウン設定

[イベントルール]と[アクション]を作成します。

イベントルール

1つ前のイベントが発生してから120秒後に、イベントが発生するように「イベントルール」を作成します。

アクション

上記イベントが発生した時に実行する「アクション(仮想マシンの電源操作)」を作成します。

仮想マシン(vCSA,IPM)と仮想ホストのシャットダウン設定

仮想マシン(vCSA,IPM)と仮想ホストのシャットダウンは、1つのタスクとして実行されます。個別の設定を行うことはできません。

[イベントルール]と[アクション]を作成します。

イベントルール

1つ前のイベントが発生してから180秒後に、イベントが発生するように「イベントルール」を作成します。

アクション

上記イベントが発生した時に実行する「アクション(Cluster shutdown)」を作成します。

UPSのシャットダウン

UPSが10分間バッテリー運転したら、720秒後にUPSがシャットダウンするようにシャットダウンパラメーターを設定します。

Network-MSにアクセスします(カードのIPアドレスをブラウザに入力します)

UPS > UPSシャットダウンパラメーター

□になった後 にチェックを入れます
時間を 10分 に設定します

シャットダウン 待機時間:720秒
..後UPSをオフする 順次シャットダウン:有効

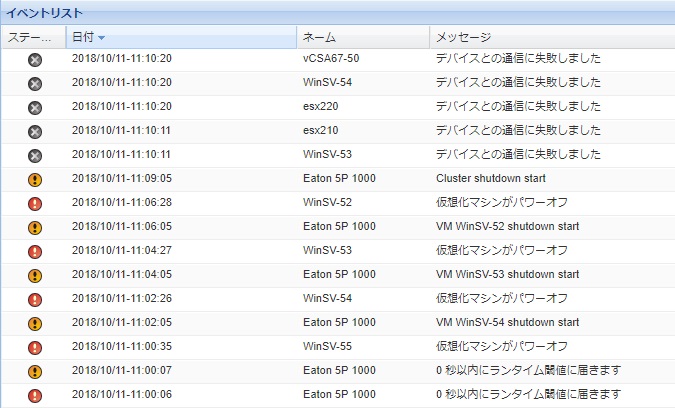

シャットダウンテスト

UPSのバッテリーランタイムが十分に確保されている事を確認してから、UPSの入力電源ケーブルを抜いてシャットダウンテストを実施します。

起動設定

起動の設定は、こちらのテクニカルブログで解説しています。

おわりに

Eaton IPM 1.62 は、VMware vSphere Hypervisor (ESXi) 6.7 にシャットダウン対応しています。

IT機器の電源保護は、Eaton UPSとEaton IPMを提案させて頂きます。

以上、村田@ダイトロンがお届けしました。
