【IPM】シャットダウン for VMware vSAN 8.0U2 (HA+DRS) by IPM2

投稿日：2024年02月21日

IPM2

VMware

ESXi(ver8.0.2)3台の上にvSANを構築し、HA及びDRSを有効化したクラスタをIPM2.7.2を使ってシャットダウンしました。
本記事では、こちらの設定内容について解説いたします。

はじめに

IPM2の基本設定(IP設定、ライセンス適用、UPS検出など)は済んでいる前提で話が進みます。ご承知おきください。

検証環境

VMware ESXi + vSAN (DRS/HA:ON)

　・ESXi 8.0.2 × 3ノード
　・Vitrual Machine × 3台(vCenter Server含む)

Hyper-v Host Server(IPM2.7.2デプロイ用)

　・Windows Server 2022

Eaton UPS
　・9PX700 + Network-M2 Ver 3.1.8

Eaton Software
　・Intelligent Power Manager 2 (IPM2) Ver 2.7.2

シャットダウンフロー (停電時)

UPSのAC停電
60秒待機
UPSのAC停電が継続しているかの確認(瞬電でシャットダウン処理を開始させないため)
vSANクラスタの停止
Windows Serverのシャットダウン
UPS シャットダウン

起動フロー (復電時)

起動は手動で操作して下さい

UPS 起動 (デフォルト設定で、UPSは自動的にPower ONになります)
全ノード起動 (手動で電源ボタンON、もしくは、管理ポートを使用したリモート操作)
クラスター開始 (開始されていれば不要)
仮想マシンの起動

シャットダウンシーケンス

本記事の解説では、UPSの電源障害後、下記のシーケンスに沿ってシャットダウンを行います。
1分経過：vSANクラスタのシャットダウン
6分経過：Hyper-Vホストサーバのシャットダウン
10分経過：UPSのシャットダウン

IPM2からvCener Serverへのコネクタ接続と設定

IPM2にログインし、「設定」-「コネクタ」画面に移動します。
「追加」-「Vitualization」-「VMware vCenter」を選択します。

コネクタ追加のウィンドウが表示されるので、「ホスト名」にvCenter Serverのホスト名またはIPアドレスを入力し、vCenter Serverにログインするためのユーザ名・パスワードを入力します。その後、「ハイパーバイザをホストするサーバの自動作成」と「ESXi default password」にチェックを入れ、下部分のユーザ名・パスワードには、ESXiにログインする際のユーザ名・パスワードを入力します。情報入力後「保存」をクリックします。

vCenter Serverのコネクタが追加されました。

「アセット」-「Virtual Assets」の画面に移動し、vCenter Serverを含めたゲストマシンとESXiノード、クラスタが表示されていることを確認します。

「オートメーション」画面に移動し、「オートメーション設定」をクリックします。

「Cluster Shutdown」タブをクリックし、「Advanced cluster shutdown for vSphere 7.0」にチェックを入れて、「保存」をクリックします。

オートメーション設定 (自動化設定)

「オートメーション」画面に移動し、「新規作成」をクリックして「オートメーション」をクリックします。

<1> UPSのAC停電
「自動化名」に任意の名前を入力し、「電力の問題」をクリックします。

「UPSのAC停電」を選択し、「次のページ」をクリックします。

トリガーとするUPSを選択して、「終了」をクリックします。

UPSのAC停電をトリガーとして設定しました。

<2> 60秒待機
「遅延タイムの設定」を選択します。

「待機時間(秒)」に”60″と入力し、「終了」をクリックします。

待機時間：60秒のアクションが追加されました。

<3> UPSのAC停電が継続しているかの確認
待機時間60秒経過後もUPSのAC停電が継続しているかを確認するために、「初期トリガーの有効性チェック」をクリックします。

「自動化を終了します」を選択し、「終了」をクリックします。

初期トリガーの有効性を確認するアクションが追加されました。

<4> vSANクラスタのシャットダウン
「ITアクション」をクリックします。

「Cluster Power Action」を選択し、「次のページ」をクリックします。

「クラスタのシャットダウン」にチェックを入れ、「次のページ」をクリックします。

「シャットダウンするクラスターを選択します」欄の「CLUSTER」にチェックを入れ、「次のページ」をクリックします。

「Select conditional actions:」欄にて、「現在の自動化を続行します(デフォルトの動作)」にチェックを入れます。
「Action Timeout」欄のタイムアウト(期限切れ)後を「300」セカンドに変更し、「終了」をクリックします。

vSANクラスタのシャットダウンを行うアクションが追加されました。

<5>Windows Serverのシャットダウン
「ITアクション」をクリックします。

「Server Action」にチェックを入れ、「次のページ」をクリックします。

「私がしたい行動は次の通りです。」欄の「SSH」にチェックを入れ、「次のページ」をクリックします。

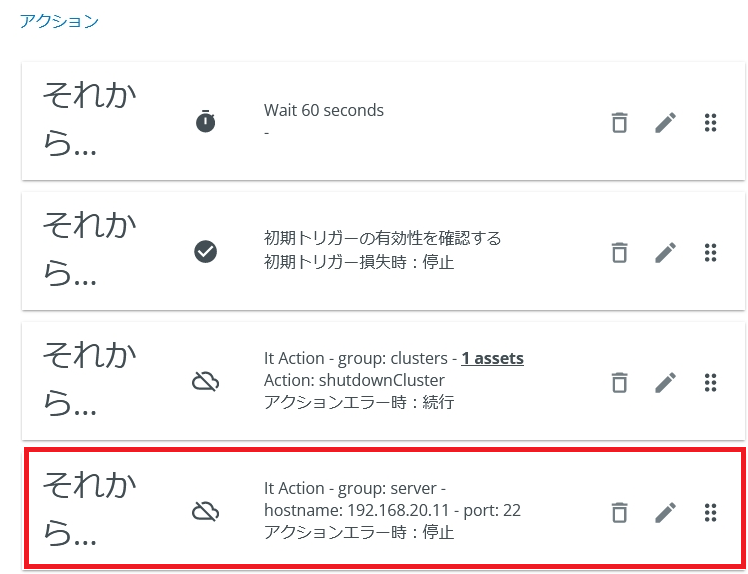

「SSH設定」の欄にて、下記の通り設定値を入力し「次のページ」をクリックします。
サーバのホスト名：Hyper-VホストサーバのIPアドレスまたはホスト名(当記事では192.168.20.11)
サーバのポート：22
Credential：Hyper-Vホストサーバにログインする資格情報を入力
SSHコマンド：shutdown -s -t 10
